Tehnica solara - Instalarea sistemului solar - Instalarea panourilor

Manipularea si transportul panourilor solare CF 2.0 si SYS 2.5


 - Panourile solare trebuie transportate in pozitia verticala evitandu-se miscarile bruste
 - O deosebita atentie si grija trebuie acordata pe toata perioada transportului partii din sticla. Nu se recomanda transportarea panourilor solare cu partea din sticla in jos.
Panoul solar nu trebuie lasat cu sticla in jos niciodata, inainte de instalare in aer liber, pentru a evita in caz de ploi infiltrarea apei in panoul solar si fomarea condensului. Pentru o mai buna protejare, pastrati panourile solare in ambalajul in care va sunt livrate, pentru a evita eventualele deteriorari.
 - Nu sprijiniti niciodata partea posterioara a panourilor soalre de supafete ascutite sau neuniforme
 - Sticla panourilor solare trebuie acoperita pana la punerea in functiune.

Instalarea pe acoperis inclinat a panourilor solare

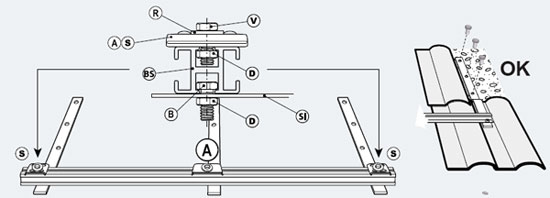

Instalarea corecta a panourilor solare pe acoperis inclinat

Panouri solare - Instalarea corecta pe acoperis inclinat

Instalarea incorecta a panourilor solare pe acoperis inclinat

Panouri solare - Instalarea incorecta pe acoperis inclinat

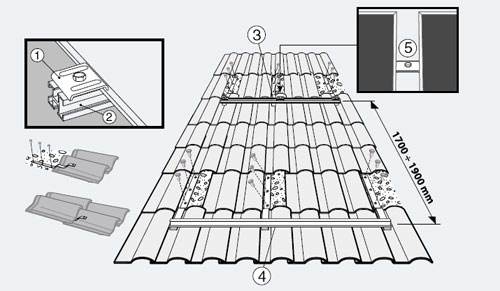

Modalitatea de montare a panourilor solare

Panouri solare - Instalarea panourilor solare pe acoperis inclinat Panouri solare - Instalarea panourilor solare pe acoperis inclinat



Instalarea cadrului pentru doua panouri solare suplimentare Fixarea cadrului pentru panoul solar
Pot fi conectate in serie maxim 10 panouri solare. Profilele de aluminiu se unesc cu imbinarile livrate la pachet cu cadrul suplimentar. Atentie: Ancorarea nu se efectueaza pe tigle.
Imediat dupa ce profilele au fost unite si s-a realizat prinderea placilor de fixare trebuie blocate cu suruburi elementele de prindere
Panouri solare - instalarea cadrului pentru panouri suplimentare Panouri solare - Fixarea cadrului


Instalarea pe acoperis plat a panourilor solare



Montarea triunghiului de sustinere a panourilor solare Montarea placilor de prindere a panoului solar
Tijele (V) celor doua triunghiuri de sustinere trebuie montate cu orientarea spre interior Placile de prindere ale colectorului trebuie fixate in orificiile corespunzatoare.
Panouri solare - Instalarea pe acoperis plat Panouri solare - Instalarea pe acoperis plat
Fixarea pe sol si montarea cadrului pentru panourile solare Pozitionarea panoului solar
Se asambleaza elementele de fixare laterala a panoului solar (C) si traversa posterioara (G). Puneti cadrul pe sol in pozitia finala si asigurati-va ca este amplasat in unghi drept. Panoul solar va fi sprijinit de structura cadrului si blocat in carligele anti-alunecare.
Panouri solare - Instalarea pe acoperis plat Panouri solare - Instalarea pe acoperis plat
Fixarea panoului solar Amplasarea cadrului pentru fiecare panou solar suplimentar
Elementele de fixare (C) se rotesc la 90o si sunt stranse. Se monteaza cadrul triughiular de sustinere al panoului solar si elementele de fixare. Noua structura se fixeaza cu traversa posterioara (G) pe cadrul deja existent.
Panouri solare - Instalarea pe acoperis plat Panouri solare - Instalarea pe acoperis plat
Pozitionarea panoului solar Fixarea panoului solar
Panoul solar va fi sprijinit de structura cadrului si blocat in carligele anti-alunecare. Elementele de fixare (C) se rotesc la 90o si sunt stranse.
Panouri solare - Instalarea pe acoperis plat Panouri solare - Instalarea pe acoperis plat
