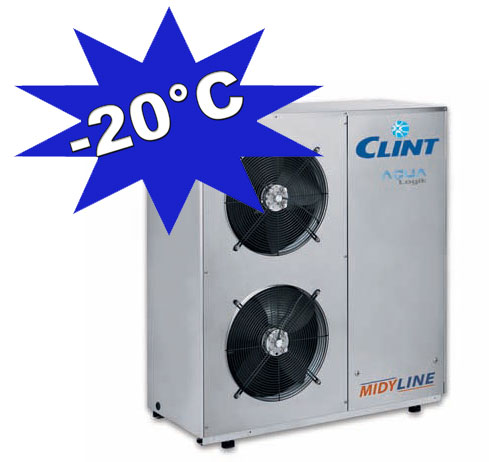

POMPE DE CALDURA AER APA MIDYLINE CHA/ML/WP/ST 51 - 16 kW - RACIRE SI INCALZIRE

POMPE DE CALDURA AER APA MIDYLINE CHA/ML/WP/ST 51 - 16 kW - RACIRE SI INCALZIRE - CLICHAMLST51WP
CLINT
Cod produs: CLICHAMLST51WP
Producator: CLINT
Model: MIDYLINE CHA/ML/WP/ST 51 - 16 kW
Categorii: Pompe de caldura aer apa
Greutate: 208 kg
Inaltime: 1270 mm
Latime: 1160 mm
Putere termica: 15.8 ikW
Adancime: 500 mm
Greutate reala [kg]: 208

Recomanda prin:



Cere informatii Cost Transport

POMPE DE CALDURA AER APA MIDYLINE CHA/ML/WP/ST 51 - 16 kW - RACIRE SI INCALZIRE

POMPE DE CALDURA AER APA MIDYLINE CHA/ML/WP/ST 51 - 16 kW - RACIRE SI INCALZIRE - Facilitati

Freon R407C Casa Verde 2010 20 grade Celsius

DESCRIERE POMPE DE CALDURA AER APA MIDYLINE CHA/ML/WP/ST 51 - 16 kW

Aceste pompe de caldura aer apa MIDYLINE utilizeaza compresoare de ultima generatie Copeland ZH .MIDYLINE este noua gama de pompe de caldura aer apa cu productie de apa calda menajera pana la 60 °C.

Aceasta pompa de caldura este  capabila sa functioneze pana la temperaturi exterioare de -20 °C, cu compresoare scroll, ventilatoare axiale si modul hidraulic incorporat. Unitatea este in masura sa furnizeze singura agent termic iarna, apa racita vara si apa calda menajera la temperatura inalta, utilizand numai energie electrica si caldura acumulata din aer, sursa curata, gratuita si inepuizabila, putand realiza transferul de caldura la locuinte.

Flexibilitatea este caracteristica seriei MIDYLINE de pompe de caldura. Aceste unitati pot fi utilizate impreuna cu unitati terminale si sunt gestionate de inovatorul sistem inteligent de control AQUALOGIK, care permite reglarea valorii set point a debitului instantaneu al pompei de circulatie (modificandu-i turatia) si moduleaza debitul de aer (controlul presiunii de condensare), facand inutila utilizarea tancului inertial.

Se obtin astfel performante si eficienta energetica ridicata, functionare silentioasa, dimensiuni si costuri reduse.



POMPE DE CALDURA AER APA MIDYLINE CHA/ML/ST 51 - 16 kW

POMPE DE CALDURA AER APA MIDYLINE CHA/ML/ST 51 - 16 kW - Thumbnails

MIDYLINE este in masura sa functioneze chiar si in conditii limita, cand temperatura exterioara este foarte scazuta. Regulatorul electronic gestioneaza, in functie de temperatura exterioara, activarea surselor de caldura suplimentare, cum ar fi rezistentele aditionale sau centrala termica.



DATE TEHNICE POMPE DE CALDURA AER APA MIDYLINE CHA/ML/WP/ST 51 - 16 kW



Pompe de caldura aer apa CHA/ML/WP/ST

UM

16 kW

Incalzire cu pompe de caldura aer apa MiDYLINE

Capacitate de incalzire(1)

[kW]

15.8

Putere absorbita (1)

[kW]

4.6

Capacitate de incalzire(2)

[kW]

16.0

Putere absorbita (2)

[kW]

3.8

Racire cu pompe de caldura aer apa MiDYLINE

Capacitate de racire (3)

[kW]

10.5

Putere absorbita (3)

[kW]

3.6

Capacitate de racire (4)

[kW]

15.5

Putere absorbita (4)

[kW]

4.0

Compresoare

Numar



1

Tip



Scroll

Condensatoare

Ventilatoare



2

Debit aer

[mc/s]

1.58

Rezistente

electrice

aditionale

Alimentare electrica

[V/Ph/Hz]

230/1/150

Capacitate de incalzire

[kW]

4/6

Curent maxim absorbit

[A]

18/26

Numar trepte



2

Caracteristici

electrice

Alimentare electrica

[V/Ph/Hz]

430/3+N/50

Curent maxim de functionare

[A]

12

Curent maxim de pornire

[A]

64

Circuit hidraulic

Debit apa

[l/s]

0.75

Putere nominala pompa

[kW]

0.5

Presiune utila

[kPa]

185

Vas de expansiune

[l]

2

Racorduri hidraulice

[“G]

1

Nivel de zgomot (3)

STD

[db(A)]

52

Masa pompe de caldura aer apa MiDYLINE

Masa transport

[kg]

208

Masa in functiune

[kg]

212

NOTA




(1) temp exterioara 7 °C / 6 °C
(2) Apa încalzita de la 30 la 35 °C,
temperatura exterioara 7 °C / 6 °C
(3) Apa racita de la 12 la 7 °C,
temperatura exterioara 35 °C
(4) Apa racita de la 23 la 18 °C,
temperatura exterioara 35 °C
(5) Nivel mediu de zgomot masurat în câmp liber la 1 m de unitate si conform ISO 3744.

DIMENSIUNI POMPE AER APA

Dimensiuni gabarit

L

mm

1160

P

mm

500

H

mm

1270

Spatiu necesar

A

mm

200

B

mm

200

C

mm

200

D(*)

mm

800



POMPE DE CALDURA AER APA MIDYLINE CHA/ML/ST 41 - 11 kW - Dimensionare

POMPE DE CALDURA AER APA MIDYLINE CHA/ML/ST 41 - 11 kW - Spatii minime





POMPE DE CALDURA AER APA MIDYLINE CHA/ML/ST 51 - 16 kW - descriere



Limite de functionare
pompe de caldura

Racire

Incalzire

Temp. intrare apa

°C

10

25

25

55

Temp. iesire apa

°C

5

15

30

60

Diferenta de temp. apa

°C

3

9

3

12

Temp. aerului afara

°C

-20

46

-20

20

Presiune maxima

kPa

300

 Corectii aduse de folosirea antigelului in sistem

Procent antigel (%)

0

10

20

30

40

50

Temp. de inghet (°C)

0

-4.5

-9.5

-15.5

-21.5

-32.5

Corectii la: capacitatea de incalzire

1

0.975

0.95

0.93

0.91

0.88

putere absorbita compresor

1

1.01

0.995

0.990

0.985

0.975

debitul de amestec

1

1.01

1.04

1.08

1.14

1.20

presiune statica

1

0.96

0.95

0.92

0.84

0.78



CAPACITATE RACIRE - POMPE DE CALDURA AER APA MIDYLINE CHA/ML/WP/ST 51 - 16 kW



CAPACITATE RACIRE - POMPE DE CALDURA AER APA MIDYLINE CHA/ML/ST 51 - 16 kW

kWf - Capacitate racire pompa de caldura
kWe - Putere absorbita
To - Temperatura apei la iesirea din pompa de caldura (Δt intrare/iesire = 5K)

CAPACITATE INCALZIRE - POMPE DE CALDURA AER APA MIDYLINE CHA/ML/WP/ST 51 - 16 kW



CAPACITATE INCALZIRE - POMPE DE CALDURA AER APA MIDYLINE CHA/ML/ST 51 - 16 kW

Ta: Temperatura aerului afara (°C).
RH: Umiditatea relativa a aerului de afara (%).
kWt: Capacitate incalzire pompa de caldura (kW).
kWe: Putere absorbita (kW).

CARACTERISTICI POMPE DE CALDURA AER APA MIDYLINE CHA/ML/WP/ST 51 - 16 kW



Aceste pompe de caldura aer apa MIDYLINE utilizeaza compresoare de ultima generatie Copeland ZH. Fluxul agentului frigorific în condensator (functionare iarna în pompa de caldura) este în contracurent cu tuxul apei care se încalzeste în acest condensator. Circuitul frigorific este dotat cu un economizor si trei ventile termostatice liniare. Detenta si vaporizarea lichidului care pleaca din condensator se produce atât în economizor cât si în evaporator.
Vaporii rezultati din economizor sunt injectati în compresor pe a doua cale de aspiratie a acestuia. Deci, compresorul aspira partial vaporii rezultati din economizor si partial vaporii rezultati din evaporator. Vaporii rezultati din economizor, injectati în mijlocul spiralei compresorului produc racirea acestuia.
Cantitatea de vapori aspirati din evaporator fiind mai mica, compresorul va depune un lucru mecanic mai mic pentru comprimarea respectivei cantitati de vapori. Beneficiind si de injectia rapida de vapori veniti din economizor, compresorul va lucra la temperaturi si presiuni mai mici. Curba de functionare se va apropia de curba ideala (legea Gibbs) a diagramei presiune – entalpie. Datorita celor prezentate mai sus, este posibil sa avem temperaturi de condensare mai ridicate (si deci, temperaturi ale apei încalzite mai mari) si temperaturi de evaporare mai scazute (deci, temperaturi ale aerului exterior mai scazute).

Schema de principiu a circuitului frigorific ale acestor pompe de caldura este data în figura 2. Controlerul de ultima generatie ELIWELL SBW 655 gestioneaza întregul proces. Prin intermediul sondelor de temperatura si a sondei ratiometrice (traductor de presiune) controlerul impune modul de functionare al pompei, al ventilatoarelor si, deci, functionarea compresorului la presiuni optime.

Schema instalare POMPE DE CALDURA AER APA MIDYLINE CHA/ML/ST 51 - 16 kW



Dotare la versiunea standard:POMPE DE CALDURA AER APA MIDYLINE CHA/ML/ST 51 - 16 kW - Poza 3
- pompa modulanta;
- controlul condensatiei;
- presostat de joasa presiune;
- rezistenta electrica (antiînghet) pe tabloul electric;
- rezistenta electrica (antiînghet) pe evaporator;
- economizor pompa de caldura.
Accesorii montate în fabrica:
- rezistenta aditionala (6 kW) în 2 trepte (4 kW + 2 kW);
- rezistenta aditionala (4 kW) + gestionarea functionarii centralei termice (boiler).
Accesorii livrate separat:
- ventil cu 3 cai on/off pentru selectarea modului de functionare apa calda-racita/apa calda de consum;
- panou de comanda la distanta;
- interfata seriala.

Alternativa la sistemele
conventionale

Decizia dumneavoastra, atunci când alegeti un sistem de producere a energiei termice, va avea un impact
pozitiv sau negativ asupra costurilor de exploatare în urmatorii ani si asupra mediului înconjurator. Modul în care se încalzeste un spatiu s-a schimbat foarte mult în ultimii ani. Pretul în continua crestere a energiei si nevoia de a proteja mediul conduc inevitabil la necesitatea folosirii sistemelor economice, fara a renunta la confort. Aceste pompe de caldura MIDYLINE CHA/ML/WP/ST realizeaza exact acest lucru. La nivel mondial, cererea de energie în crestere duce la o majorare permanenta a preturilor combustibililor conventionali si a energiei electrice. Din fericire, acest fapt are un efect redus asupra costurilor de operare a pompelor de caldura MIDYLINE deoarece acestea folosesc o mare parte din sursa de energie direct din mediul înconjurator, gratis. Pompa de caldura asigura independenta fata de necesitatea  folosirii combustibililor conventionali (gaz, petrol, lemn, carbune etc.).  Pompele de caldura moderne MIDYLINE sunt foarte eficiente, putând asigura încalzire, racire, apa calda, ventilatie. Sunt utilizate tot mai mult pentru încalzirea diverselor habitate umane, impunându-se fata de alte sisteme de încalzire datorita unor avantaje legate atât de protectia mediului cât si de randament sau eleganta si rafinament în încadrarea lor în energetica locuintei. Altfel spus, pe timpul iernii încalzesc spatiul de locuit, iar pe timpul verii sunt utilizate pentru racire. Energia utilizata este caldura solara înmagazinata în mediul înconjurator. În cazul pompei de caldura de tipul aer apa, MIDYLINE, caldura este transportata într-un sistem de apa. Cu ajutorul acestui sistem de apa, cladirea este aprovizionata, asemeni unei centrale termice conventionale, cu apa calda pentru încalzire si cu apa calda de consum. O solutie de instalare este data în figura 3

POMPE DE CALDURA AER APA MIDYLINE CHA/ML/ST 51 - 16 kW - Poza 4


Rezervorul natural de energie - POMPE DE CALDURA

Schema POMPE DE CALDURA AER APA MIDYLINE CHA/ML/ST 51 - 16 kWCând se foloseste o pompa de caldura, soarele furnizeaza aproximativ 65% din energia necesara pentru încalzirea spatiilor si prepararea apei calde. Energia solara este stocata chiar lânga locuinta dumneavoastra, în aer, în sol, în apele freatice. Aceasta energie preluata din mediul înconjurator exista în cantitati nelimitate. Cu 1 kW de energie electrica consumata, o pompa de caldura poate furniza 3 kW de energie termica sau chiar mai mult. Desi costurile initiale sunt mai mari decât cele ale sistemelor clasice, trebuie avut în vedere ca acestea presupun cheltuieli aditionale la instalare, întretinere si exploatare. În plus, prin faptul ca pâna la 65% din sursa de energie a pompelor de caldura este gratuita, amortizarea investitiei se realizeaza într-un timp scurt. Componente principale Structura: sasiu autoportant, din peraluman si tabla zincata, completat cu suporti antivibranti. Componentele pompei de caldura MIDYLINE care intuenteaza major parametrii de functionare ai acesteia sunt: compresorul, agentul frigorific R407C, schimbatoarele de caldura (vaporizatorul si condensatorul), ventilatoarele si sistemul de control. Schimbatoarele de caldura de generatie noua si sistemele de control cu microprocesor prin tehnologia AQUALOGIK au adus un aport substantial la îmbunatatirea parametrilor pompei de caldura. Ventilatoarele axiale de mare capacitate, cu functionare în trepte de turatie si zgomot redus, permit acum instalarea pompelor aer/apa în zone rezidentiale cu conditii restrictive. Cel mai spectaculos salt evolutiv a venit odata cu implementarea compresorului elicoidal (“SCROLL”) în combinatie cu utilizarea agentilor frigorifici ecologici pentru functionare la temperaturi scazute. Aspiratia se realizeaza prin zona periferica, iar refularea prin orificiul situat în centrul spiralei fixe. Parametrii acestui tip de compresor sunt afectati doar de caracteristicile termodinamice ale agentului frigorific. În comparatie cu compresoarele cu piston, la un ecart marit între temperatura sursei reci si a celei calde, diminuarea factorului de performanta si a puterii termice generate este mult redusa.











Compresoarele Scroll ale unitatilor MIDYLINE sunt trifazate, cu protectie termica interna (klixon) si rezistenta de carter, montate pe suporti antivibranti din cauciuc. De asemenea, compresorul Scroll are si avantajele: POMPE DE CALDURA AER APA MIDYLINE CHA/ML/ST 51 - 16 kW - Poza 6
durata de viata mult mai ridicata     (x 2,5), datorita numarului mic de piese în miscare si a modului de miscare (rulare);
• absorbtie mai redusa de curent la pornire (se considera ca nu porneste “în sarcina”);
nivel redus de zgomot.
Microprocesor pompa de caldura:
- protectie totala a agregatului;
- vizualizarea si modificarea setarilor prin intermediul display-ului si a tastaturii;
- autodiagnoza si verificare a starii de functionare.
Controlul condensattiei: dispozitiv electronic proportional pentru reducea nivelului de zgomot, prin reglarea continua a vitezei ventilatoarelor. Acest dispozitiv permite functionarea agregatului în modul racire pâna la temperatura exterioara de -20 °C.
Accesorii montate în fabrica pt pompa de caldura:
• EH - Rezistente electrice aditionale;
• KC - Gestionare functionare centrala termica.
Accesorii livrate separat:
• HW - Acumulator de apa calda de consum;
• CR - Panou pentru comanda la distanta;
• IS - Interfata seriala RS 485;
• RP - Grila pentru protectie baterie condensator.
Eficienta, randament, fiabilitate Avantajele principale ale pompei aer/apa MIDYLINE, în comparatie cu sistemele care preiau caldura din sol sau apa:
• Foarte usor de instalat;
• Nu intuenteaza negativ echilibrul termic (sau ecologic) al mediului înconjurator;
• Functioneaza eficient, fara probleme, si la prepararea de apa calda de consum sau la încalzirea apei din piscina;
• Izolare fonica eficienta – una din cele mai silentioase pompe;
• Grad de eficienta sporit – gratie compresorului de tip scroll;
• Sistem de comanda computerizat;
• Coeficient de performanta remarcabil;
• Usor de instalat – nu necesita lucrari costisitoare de montaj;
• Durata de viata mare;
• Reducerea substantiala a costurilor de încalzire cu aproximativ 60%;
• Costuri mici pentru întretinere si service;
• Nu sunt poluante, utilizând exclusiv energie  electrica si energia din aer;
• Nu necesita investitii în camere special amenajate;
• Amortizare rapida a investitiei.





Pompa de caldura aer apa MIDYLINE - PRETURI cu productie de ACM. Aceasta pompa de caldura este echipata cu ventilatoare axiale, compresoare Scroll, schimbatoare in placi si modul hidraulic. Contactati-ne pentru detalii despre aceste pompe de caldura



POMPE DE CALDURA AER APA MIDYLINE CHA/ML/WP/ST 51 - 16 kW - RACIRE SI INCALZIRE - detalii



 Comentarii despre POMPE DE CALDURA AER APA MIDYLINE CHA/ML/WP/ST 51 - 16 kW - RACIRE SI INCALZIRE


 Adaugati aici un nou comentariu




ionita catalin
01.06.2010
de la ce adancime se poate fora apa pt incalzire la 150m2
administrator
01.06.2010
Buna ziua. Modelul de pompa de caldura selectat de dvs. nu este o pompa de caldura Apa / Apa… ci AER / APA. Condensatorul este racit cu aer (deci nu e necesar sa faci un put…). Pentru pompe de caldura APA / APA, adancimea putului este data de caracteristicile panzei freatice la care se poate asigura debitul de apa trecut in specificatiile pompei de caldura pentru evaporator….
Echipa Calorserv incearca sa mentina acuratetea informatiilor referitoare la POMPE DE CALDURA AER APA MIDYLINE CHA/ML/WP/ST 51 - 16 kW - RACIRE SI INCALZIRE, dar rareori se poate intampla ca acestea sa contina mici inadvertente, cum ar fi: accesorii neincluse in pret, specificatii tehnice diferite, informatii neactualizate despre pret si stoc. Ne puteti contacta oricand pentru a clarifica eventuale nelamuriri in legatura cu orice produs sau serviciu Calorserv. Nu uita sa mentionezi in corespondenta ta numele exact al produsului - in cazul de fata: POMPE DE CALDURA AER APA MIDYLINE CHA/ML/WP/ST 51 - 16 kW - RACIRE SI INCALZIRE.
