Gaseste solutiile CALOR

Home
Produse
Ventilatoare industriale si casnice
Ventilatoare centrifugale

Ventilatoare centrifugale

Preturi si oferte Ventilatoare centrifugale. Sfaturi de specialitate si comenzi online pentru Ventilatoare centrifugale si Ventilatoare industriale si casnice.
Viziteaza subcategoriile de mai jos pentru a gasi produsele dorite sau apeleaza la un consultant Calor pentru a te ajuta cu sfaturi de specialitate despre Ventilatoare centrifugale.
Nu uita ca poti comanda online produse din categoria Ventilatoare centrifugale cautand optiunea "Adauga in cos"

Bine ai venit in categoria Ventilatoare centrifugale. Vei gasi aici Ventilatoare centrifugale preturi si oferte speciale Poti comanda online Ventilatoare centrifugale

DEOARECE ALEGEREA ACESTOR VENTILATOARE SE FACE SI FUNCTIE DE PIERDERILE DE PRESIUNE, PENTRU O SELECTIE CORECTA PUTETI CONSULTA GRAFICUL PIERDERILOR DE PRESIUNE SAU CONTACTATI UN INGINER DIN CADRUL DEPARTAMENTULUI DE OFERTARE AL SOCIETATII CALOR.


VENTILATOARE CENTRIFUGALE SERIA CMB/CMT	VENTILATOARE CENTRIFUGALE SERIA CRMT	VENTILATOARE CENTRIFUGALE CARCASATE SERIA CAB	VENTILATOARE CENTRIFUGALE CARCASATE SERIA CVB/CVT	VENTILATOARE CENTRIFUGALE SERIA VENTS

INFORMATII VENTILATOARE CENTRIFUGALE SERIA CMB/CMT SOLER PALAU

Gama de ventilatoare industriale centrifugale cu admisie unica sunt potrivite pentru extractia continua a aerului cu temperaturi de pana la 80 grade C ( Seria 1 ) sau 150 grade C ( Seria 2 si 3 ).

Ventilatoarele industriale centrifugale sunt fabricate din tabla de otel si protejate impotriva coroziunii.

Toate modelele de ventilatoare industriale centrifugale includ elice din tabla de otel zincat.

Ventilatoarele industriale centrifugale sunt disponbile, in functie de model, monofazate sau trifazate cu 2, 4 sau 6 poli.

CURBE DE PERFORMANTA VENTILATOARE CENTRIFUGALE SERIA CMB/CMT SOLER PALAU

- Q = Volum aer. m3/h si m3/s
- Pe = Presiune statica in mmWG si Pa
- Aer uscat la 20 grade C si 760 mmHG
- Date debit aer in concordanta cu urmatoarele standarde: UNE 100-212-89, BS 848, Partea 1; AMCA 210-85 si ASHRAE 51-1985

APLICATII VENTILATOARE CENTRIFUGALE SERIA CMB/CMT SOLER PALAU

Instalatii de uscare industriale sau comerciale

Racirea motoarelor, compresoarelor sau alte masini electrice

Instalatii de uscare industriale sau comerciale

Turnatorii industriale de fier si otel

Racirea motoarelor, compresoarelor sau alte masini electrice

Instalatii de sudare


Industria auto / aerisire cuptoare	Operatiuni continue - Seria 1	Operatiuni continue - Seria 2 si 3

POZITII VENTILATOARE CENTRIFUGALE SERIA CMB/CMT SOLER PALAU
Pozitia standard a modelului LG 270. Versiuni speciale de configurare pot fi furnizate la cerere.

DATE TEHNICE VENTILATOARE CENTRIFUGALE SERIA CMB/CMT SOLER PALAU

Inainte de instalarea ventilatoarelor industriale va rugam verificati caracteristicile electrice afisate pe eticheta ( tensiune, putere, frecventa etc. ) daca se potrivesc cu cele de alimentare din locatia destinata.

Seria 1	Viteza ( r.p.m. )	Protectie	Clasa Motor	Putere Motor (kW)	Curent maxim absorbit (A)		Volum max de aer	Nivel de zgomot (dB(A))	Greutate (kg)	Nr. poli
					la 230 V	la 400 V
CMB/2-120/50 - 0,09	2800	IP44	B	0,09	0,70	-	495	62	4,0	2
CMB/2-140/50 - 0,25	2800	IP55	F	0,25	2,00	-	870	66	8,5	2
CMB/2-160/60 - 0,37	2800	IP55	F	0,37	2,80	-	1120	69	9,5	2
CMB/2-180/75 - 0,75	2800	IP55	F	0,75	4,90	-	1800	71	14,7	2
CMB/2-200/60 - 0,37	2800	IP55	F	0,37	2,80	-	935	69	9,5	2
CMB/2-200/80 - 1,1	2800	IP55	F	1,1	7,30	-	2270	74	17,3	2
CMB/4-120/50 - 0,01	1400	IP44	B	0,01	0,21	-	270	55	3,7	4
CMB/4-140/50 - 0,06	1400	IP44	B	0,06	0,35	-	450	59	7,0	4
CMB/4-160/60 - 0,07	1400	IP44	B	0,07	0,60	-	665	62	7,0	4
CMB/4-180/75 - 0,18	1400	IP55	F	0,18	1,45	-	1030	64	10,0	4
CMB/4-200/60 - 0,07	1400	IP44	B	0,07	0,60	-	555	62	7,0	4
CMB/4-200/80 - 0,25	1400	IP55	F	0,25	2,50	-	1560	67	13,0	4
CMT/2-120/50 - 0,09	2800	IP44	B	0,09	0,54	0,32	495	62	4,0	2
CMT/2-140/50 - 0,25	2800	IP55	F	0,25	1,00	0,60	870	66	8,5	2
CMT/2-160/60 - 0,37	2800	IP55	F	0,37	1,80	1,05	1120	69	9,5	2
CMT/2-180/75 - 0,75	2800	IP55	F	0,75	3,30	1,90	1800	71	14,7	2
CMT/2-200/60 - 0,37	2800	IP55	F	0,37	1,80	1,05	95	69	9,5	2
CMT/2-200/80 - 1,1	2800	IP55	F	1,1	4,67	2,70	2270	74	17,3	2
CMT/4-120/50 - 0,01	1400	IP44	B	0,01	0,20	0,12	270	55	3,7	4
CMT/4-140/50 - 0,06	1400	IP44	B	0,06	0,32	0,18	450	59	7,0	4
CMT/4-160/60 - 0,07	1400	IP44	B	0,07	0,58	0,33	665	62	7,0	4
CMT/4-180/75 - 0,18	1400	IP55	F	0,18	0,90	0,52	1030	64	10,0	4
CMT/4-200/60 - 0,07	1400	IP44	B	0,07	0,58	0,33	555	62	7,0	4
CMT/4-200/80 - 0,25	1400	IP55	F	0,25	1,26	0,73	1560	67	13,0	4

Seria 2	Viteza (r.p.m.)	Protectie	Clasa Motor	Putere Motor (kW)	Curent maxim absorbit (A)		Volum max de aer	Nivel de zgomot (dB(A))	Greutate (kg)	Montare anti-vibratii (KSE)	Nr. poli
					la 230 V	la 400 V
CMT/2-225/ 90 - 1,1	2780	IP55	F	1,1	4,70	2,70	2080	66	23,0	45	2
CMT/2-225/ 90 - 1,5	2800	IP55	F	1,5	5,96	3,45	2170	71	27,5	45	2
CMT/2-225/ 90 - 2,2	2820	IP55	F	2,2	8,50	4,90	3040	76	29,7	45	2
CMT/2-250/100 - 2,2	2820	IP55	F	2,2	8,50	4,90	2080	73	34,5	45	2
CMT/2-250/100 - 3	2820	IP55	F	3	10,90	6,30	3685	79	36,5	45	2
CMT/2-280/115 - 3	2820	IP55	F	3	10,90	6,30	2600	77	43,0	45	2
CMT/2-280/115 - 4	2870	IP55	F	4	-	8,40	3210	81	47,0	45	2
CMT/4-225/ 90 - 0,55	1390	IP55	F	0,55	2,85	1,65	2600	71	22,0	45	4
CMT/4-250/100 - 1,1	1390	IP55	F	1,1	4,80	2,80	3790	72	32,0	45	4
CMT/4-280/115 - 2,2	1400	IP55	F	2,2	9,10	5,30	5200	75	43,0	45	4
CMT/4-315/130 - 2,2	1400	IP55	F	2,2	9,10	5,30	5660	72	48,0	45	4
CMT/4-315/130 - 3	1400	IP55	F	3	12,60	7,30	6800	75	51,5	45	4
CMT/4-315/130 - 4	1420	IP55	F	4	-	9,30	7100	78	57,5	70	4
CMT/6-315/130 - 1,1	930	IP55	F	1,1	6,6	3,8	5400	69	44	45	6

Seria 3	Viteza (r.p.m.)	Protectie	Clasa Motor	Putere Motor (kW)	Curent maxim absorbit (A)		Volum max de aer	Nivel de zgomot (dB(A))	Greutate (kg)	Montare anti-vibratii (KSE)	Nr. poli
					la 230 V	la 400 V
CMT/4-355/145 - 3	1400	IP55	F	3	12,65	7,30	6325	75	52,0	45	4
CMT/4-355/145 - 4	1420	IP55	F	4	-	9,30	7740	78	58,0	70	4
CMT/4-355/145 - 5,5	1445	IP55	F	5,5	-	12,00	9450	81	68,7	70	4
CMT/4-400/165 - 4	1420	IP55	F	4	-	9,30	7200	77	70,0	70	4
CMT/4-400/165 - 5,5	1445	IP55	F	5,5	-	12,0	8300	80	80,0	70	4
CMT/4-400/165 - 7,5	1445	IP55	F	7,5	-	15,50	10460	83	99,0	70	4
CMT/4-450/185 - 5,5	1445	IP55	F	5,5	-	12,0	7560	83	92,0	70	4
CMT/4-450/185 - 7,5	1445	IP55	F	7,5	-	15,50	9900	86	111,0	70	4
CMT/4-500/205 - 7,5	1445	IP55	F	7,5	-	15,50	8410	83	112,0	70	4
CMT/4-500/205 - 9,2	1450	IP55	F	9,2	-	21,50	10300	85	120,0	70	4
CMT/4-500/205 - 11	1450	IP55	F	11	-	22,50	11250	87	132,0	70	4
CMT/4-500/205 - 15	1460	IP55	F	15	-	31,00	15930	89	147,0	70	4
CMT/6-355/145 - 1,5	945	IP55	F	1,5	7,5	4,3	6700	72	53	45	6
CMT/6-400/165 - 2,2	920	IP55	F	2,2	10,74	6,20	7590	73	60,5	70	6
CMT/6-450/185 - 2,2	920	IP55	F	2,2	10,74	6,20	7110	76	88,0	70	6

CARACTERISTICI ACUSTICE VENTILATOARE CENTRIFUGALE SERIA CMB/CMT SOLER PALAU

Spectru putere sunet
Descriere	63 Hz	125 Hz	250 Hz	500 Hz	1000 Hz	2000 Hz	4000 Hz	8000 Hz
2 Poli
CMT/2-120/50 - 0,09	42	53	64	68	70	73	69	67
CMT/2-140/50 - 0,25	46	57	68	71	73	77	73	71
CMT/2-160/60 - 0,37	48	60	71	74	76	80	75	73
CMT/2-180/75 - 0,75	51	32	73	76	78	82	78	76
CMT/2-200/60 - 0,37	49	60	71	74	76	80	76	74
CMT/2-200/80 - 1,1	53	65	76	79	81	85	80	79
CMT/2-225/90 - 1,1	46	57	68	71	73	77	73	71
CMT/2-225/90 - 1,5	51	62	73	76	78	82	78	76
CMT/2-225/90 - 2,2	56	67	78	81	83	87	83	81
CMT/2-250/100 - 2,2	53	64	75	78	80	84	80	78
CMT/2-250/100 - 3	58	69	80	84	86	89	85	83
CMT/2-280/115 - 3	56	67	78	82	84	87	83	81
CMT/2-280/115 - 4	61	72	83	86	88	92	88	86
4 Poli
CMT/4-120/50 - 0,01	39	52	58	59	64	65	61	58
CMT/4-140/50 - 0,06	43	56	62	63	68	69	65	62
CMT/4-160/60 - 0,07	46	59	65	66	71	72	68	65
CMT/4-180/75 - 0,18	48	61	67	68	73	74	70	67
CMT/4-200/60 - 0,07	46	59	65	66	71	72	68	65
CMT/4-200/80 - 0,25	51	64	70	71	76	77	73	70
CMT/4-225/90 - 0,55	55	67	74	75	80	81	77	73
CMT/4-250/100 - 1,1	56	69	75	76	81	82	78	75
CMT/4-280/115 - 2,2	59	72	78	79	84	85	81	78
CMT/4-315/130 - 2,2	56	69	75	76	81	82	78	75
CMT/4-315/130 - 3	59	72	78	79	84	85	81	78
CMT/4-315/130 - 4	62	75	81	82	87	88	84	81
CMT/4-355/145 - 3	59	72	78	79	84	85	81	78
CMT/4-355/145 - 4	62	75	81	82	87	88	84	81
CMT/4-355/145 - 5,5	65	78	84	85	90	91	87	84
CMT/4-400/165 - 4	61	74	80	81	86	87	83	80
CMT/4-400/165 - 5,5	64	77	83	84	89	90	86	83
CMT/4-400/165 - 7,5	67	80	86	87	92	93	89	86
CMT/4-450/185 - 5,5	67	80	86	87	92	93	89	86
CMT/4-450/185 - 7,5	70	83	89	90	95	96	92	89
CMT/4-500/205 - 7,5	67	80	86	87	92	93	89	86
CMT/4-500/205 - 9,2	69	82	88	89	94	95	91	88
CMT/4-500/205 - 11	71	84	90	91	96	97	93	90
CMT/4-500/205 - 15	73	86	92	93	98	99	95	92
6 Poli
CMT/6-315/130 - 1,1	54	67	70	78	78	79	74	70
CMT/6-355/145 - 1,5	56	69	72	80	80	81	76	72
CMT/6-400/165 - 2,2	58	70	73	81	81	82	78	74
CMT/6-450/185 - 2,2	60	73	76	84	84	85	80	76

Total
Putere	Presiune
2 Poli
77	63
81	66
84	69
86	71
84	69
89	74
81	66
86	71
91	76
88	73
93	79
91	77
96	81
4 Poli
70	55
74	59
77	62
79	64
76,6	62
82	67
85	71
87	72
90	75
87	72
90	75
93	78
90	75
93	78
94	81
93	77
95	80
98	83
98	83
101	86
98	83
100	85
102	87
104	89
6 Poli
84	70
86	72
87	73
90	76

DIMENSIUNI VENTILATOARE CENTRIFUGALE SERIA CMB/CMT SOLER PALAU

ACCESORII MONTAJ VENTILATOARE CENTRIFUGALE SERIA CMB/CMT SOLER PALAU

INFORMATII VENTILATOARE CENTRIFUGALE SERIA CRMT SOLER PALAU

Gama de Ventilatoare industriale centrifugale cu admisie unica sunt concepute pentru extragerea fumului in conditii de incendiu si certificari F400 120 ( marcate CE ) si potrivite pentru eliminarea continua a aerului de pana la 300 grade C.

Toate ventilatoarele industriale centrifugale sunt fabricate din tabla de otel si protejate impotriva coroziunii.

Toate modelele de ventilatoare industriale centrifugale includ elice din tabla de otel zincat.

Ventilatoarele industriale centrifugale sunt disponbile, in functie de model, monofazate sau trifazate cu 4 sau 6 poli.

CURBE DE PERFORMANTA VENTILATOARE CENTRIFUGALE SERIA CRMT SOLER PALAU

APLICATII VENTILATOARE CENTRIFUGALE SERIA CRMT SOLER PALAU


Parcari	Bucatarii industriale si comerciale	Instalatii de uscare	Industria metalurgiei	Racirea motoarelor, compresoarelor sau alte masini electrice


Sudare	Ventilare si racire spatii de lucru	Industria auto	Operatii continue

POZITII VENTILATOARE CENTRIFUGALE SERIA CRMT SOLER PALAU
Pozitia standard a modelului LG 270. Versiuni speciale de configurare pot fi furnizate la cerere.

DATE TEHNICE VENTILATOARE CENTRIFUGALE SERIA CRMT SOLER PALAU

Model	Viteza (r.p.m.)	Putere max absorbita (kW)	Curent maxim absorbit (A)		Volum max de aer	Nivel de zgomot (dB(A))	Greutate (kg)	Nr. poli
			la 230 V	la 400 V
CRMT/4-225/90-0,55	1390	0,55	2,85	1,65	2350	70	23,5	4
CRMT/4-250/100-1,1	1390	1,1	4,8	2,8	3600	72	33	4
CRMT/4-250/100-1,5	1400	1,5	6,4	3,7	3900	73	36	4
CRMT/4-280/115-2,2	1400	2,2	9,1	5,3	5050	75	44,5	4
CRMT/4-280/115-3	1400	3	12,6	7,3	5500	76	47,5	4
CRMT/4-315/130-2,2	1400	2,2	9,1	5,3	5450	72	50,5	4
CRMT/4-315/130-3	1400	3	12,6	7,3	6400	75	53,5	4
CRMT/4-315/130-4	1420	4	-	9,3	7100	78	56,5	4
CRMT/4-355/145-3	1400	3	12,6	7,3	6200	75	55,5	4
CRMT/4-355/145-4	1420	4	-	9,3	7700	78	58,5	4
CRMT/4-355/145-5,5	1440	5,5	-	12	9300	81	71,5	4
CRMT/4-355/145-7,5	1445	7,5	-	15,5	10700	83	79,5	4
CRMT/4-400/165-4	1420	4	-	9,3	7200	77	73,5	4
CRMT/4-400/165-5,5	1440	5,5	-	12	8300	80	86,5	4
CRMT/4-400/165-7,5	1445	7,5	-	15,5	10460	83	94,5	4
CRMT/4-450/185-5,5	1445	5,5	-	12	7560	83	96,5	4
CRMT/4-450/185-7,5	1445	7,5	-	15,5	9900	86	104,5	4
CRMT/4-500/205-7,5	1445	7,5	-	15,5	8410	83	109,5	4
CRMT/4-500/205-9,2	1450	9,2	-	21,5	10300	85	121,5	4
CRMT/4-500/205-11	1450	11	-	22,5	11250	87	133,5	4
CRMT/4-500/205-15	1460	15	-	31	15930	89	148,5	4
CRMT/6-355/145-1,5	945	1,5	7,5	4,3	6700	75	54,5	6
CRMT/6-400/165-2,2	950	2,2	10,8	6,2	7750	72	73,5	6
CRMT/6-450/185-2,2	950	2,2	10,8	6,2	7800	75	83,5	6

CARACTERISTICI ACUSTICE VENTILATOARE CENTRIFUGALE SERIA CRMT SOLER PALAU

Spectru putere sunet ventilatoare centrifugale
Descriere	63 Hz	125 Hz	250 Hz	500 Hz	1000 Hz	2000 Hz	4000 Hz	8000 Hz
4 Poli
CRMT/4-225/90 - 0,55	55	67	74	75	80	81	77	73
CRMT/4-250/100 - 1,1	56	69	75	76	81	82	78	75
CRMT/4-250/100 - 1,5	56	69	75	76	81	82	78	75
CRMT/4-280/115 - 1,1	59	72	78	79	84	85	81	78
CRMT/4-280/115 - 1,5	59	72	78	79	84	85	81	78
CRMT/4-315/130 - 2,2	56	69	75	76	81	82	78	75
CRMT/4-315/130 - 3	59	72	78	79	84	85	81	78
CRMT/4-315/130 - 4	62	75	81	82	87	88	84	81
CRMT/4-355/145 - 3	59	72	78	79	84	85	81	78
CRMT/4-355/145 - 4	62	75	81	82	87	88	84	81
CRMT/4-355/145 - 5,5	65	78	84	85	90	91	87	84
CRMT/4-355/145 - 7,5	66	79	85	86	91	92	88	85
CRMT/4-400/165 - 4	61	74	80	81	86	87	83	80
CRMT/4-400/165 - 5,5	64	77	83	84	89	90	86	83
CRMT/4-400/165 - 7,5	67	80	86	87	92	93	89	86
CRMT/4-450/185 - 5,5	67	80	86	87	92	93	89	86
CRMT/4-450/185 - 7,5	70	83	89	90	95	96	92	89
CRMT/4-500/205 - 7,5	67	80	86	87	92	93	89	86
CRMT/4-500/205 - 9	69	82	88	89	94	95	91	88
CRMT/4-500/205 - 11	71	84	90	91	96	97	93	90
CRMT/4-500/205 - 15	73	86	92	93	98	99	95	92
6 Poli
CRMT/6-355/145 - 1,5	56	69	72	80	80	81	76	72
CRMT/6-400/165 - 2,2	58	70	73	81	81	82	78	74
CRMT/6-450/185 - 2,2	60	73	76	84	84	85	80	76

Total
Putere	Presiune
4 Poli
85	71
87	72
87	72
90	75
90	75
87	72
90	75
93	78
90	75
93	78
96	81
97	82
92	77
95	80
98	83
98	83
101	86
98	83
100	85
102	87
104	89
6 Poli
86	72
87	73
90	76

DIMENSIUNI VENTILATOARE CENTRIFUGALE SERIA CRMT SOLER PALAU

ACCESORII MONTAJ VENTILATOARE CENTRIFUGALE SERIA CRMT SOLER PALAU

INFORMATII VENTILATOARE CARCASATE SERIA CAB SOLER PALAU

Aplicatii: Ventilatoarele centrifugale carcasate seria CAB sunt ideale pentru acele aplicatii de ventilatie generala in care este necesara mentinerea unui nivel de zgomot foarte scazut: biblioteci si cladiri publice, birouri, restaurante si cafenele. Este ideal pentru plafon fals.

Motor monofazic 230V-50 HZ. Cabina este confectionata din tabla galvanizata izolata fonic cu spuma acustica (acoustic foam) avand o grosime 5 cm, pentru reducerea zgomotului.

Instalare usoara datorita celor doua racorduri laterale de intrare-iesire.

Modelele CAB-125 si CAB-160 sunt cu aspiratie unilaterala.
Modelele CAB-200/250/315 si 400 sunt cu aspiratie dubla.
Posibilitate de reglare a turatiei cu reostat (AK51/AK52).

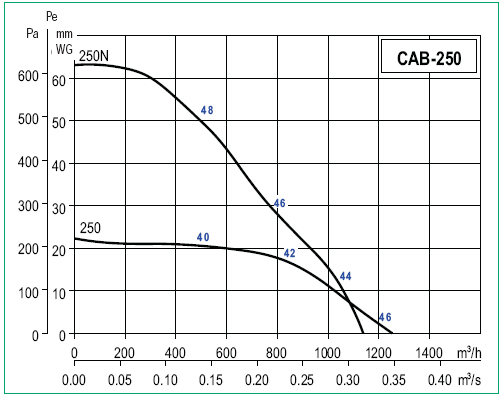

GRAFICE DE PERFORMANTA VENTILATOARE CENTRIFUGALE CARCASATE SERIA CAB SOLER PALAU

- Q = Volum aer. m3/h si m3/s
- Pe = Presiune statica in mmWG si Pa
- Aer uscat la 20 grade C si 760 mmHG
- Date debit aer in concordanta cu urmatoarele standarde: UNE 100-212-89, BS 848, Partea 1; AMCA 210-85 si ASHRAE 51-1985


CAB-125	CAB-160


CAB-200	CAB-250


CAB-315	CAB-355 CAB-400

APLICATII VENTILATOARE CENTRIFUGALE CARCASATE SERIA CAB SOLER PALAU

Nivel scazut al zgomotului	Etanseitate aer	IP55 Cutie terminala

Izolatie acustice de 50mm grosime din fibra de sticla ignifuga (M0), cu un strat de inalta rezistenta reduce niveul de zgomot in mod semnificativ.	Toate modelele au incorporate flanse de conducta circulara pentru admisie si emisie integrate cu sigiliu pentru aer din cauciuc.	Pentru a usura instalarea si conectarea la controlerele externe.

Usor de intretinut		Usor de instalat

"Fixare usoara" pentru a permite o intretinere rapida si usoara.		Toate modelele sunt furnizate cu patru picioare de montare pentru a facilita instalarea de orice platfon, perete sau podea.

Instalare in orice pozitie

Ventilatoarele centrifugale carcasate seria CAB pot fi montate in pozitie verticala, orizontala sau inversate.

DATE TEHNICE VENTILATOARE CENTRIFUGALE CARCASATE SERIA CAB SOLER PALAU

Model	Marime ventilator	Viteza (r.p.m.)	Putere max absorbita (W)	Curent max absorbit (A)	Debit aer max (m3/h)	Presiune nivel sunet (dB(A)) la 1,5 m)**			Greutate (kg)
						Emisie	Admisie	Radiata*
CAB-125	140/059	1600	48	0,2	240	47	34	30	16
CAB-160	140/059	2350	100	0,4	290	55	41	36	18
CAB-200	133/126	2000	180	0,7	695	58	45	37	22
CAB-250	180/184	1250	200	0,8	1250	60	44	38	25
CAB-250N	146/180	2200	350	1,5	1140	62	45	39	27
CAB-315	180/240	1400	500	2,8	2100	65	52	40	33
CAB-355	240/240	1400	1100	4,8	3150	66	51	42	35
CAB-400	240/240	1400	1100	4,8	3500	69	55	43	35

*Conducte de ventilare pe ambele parti de admisie si emisie.
**Curbe masurate la 2/3 din Qmax

ATENTIE!

Inainte de a efectua orice operatie de pornire a aparatului, verificati ca acesta sa corespunda din punct de vedere al curentului si frecventei cu cele existente in incaperea in care acesta din urma se va monta.

Nerespectarea celor specificate mai sus poate constitui motivul aparitiei unor defectiuni la ventilatoarele axiale.

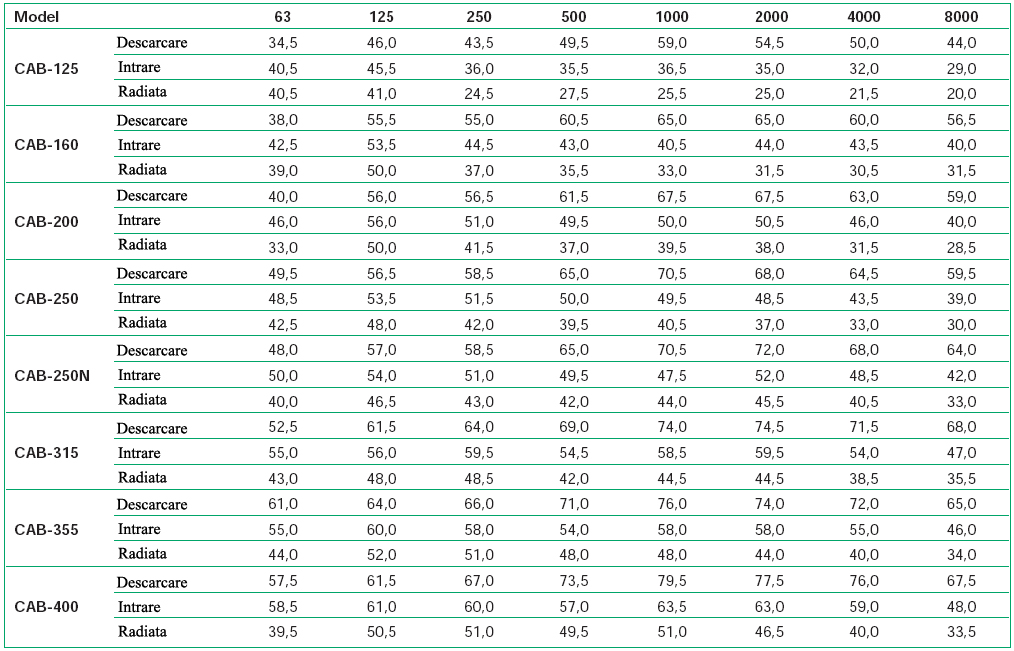

CARACTERISTICI ACUSTICE VENTILATOARE CENTRIFUGALE CARCASATE SERIA CAB SOLER PALAU

Spectru de putere in dB(A):

DIMENSIUNI VENTILATOARE CENTRIFUGALE CARCASATE SERIA CAB SOLER PALAU

ACCESORII ELECTRICE VENTILATOARE CENTRIFUGALE CARCASATE SERIA CAB SOLER PALAU

Controlere electronice de viteza monofazate	Transformator auto monofozat	On/Off Comutator IP55


TG-K330 Senzor de temperatura pe conducta TG-R530 Senzor de temperatura pe camera	PULSER Beterie incalzitor controler electric monofazat si trifazat	TTC-2000 TTC-2000 + TTS-1 Baterie incalzitor controler electric monofazat. TTC-2000 necesita un senzor extern de temperatura pentru a controla bateria (TG-K300 sau TG-R530)

ACCESORII PENTRU MONTARE VENTILATOARE CENTRIFUGALE CARCASATE SERIA CAB SOLER PALAU

SIL Atenuator sunet	KAA Conectori circulari flexibili	APC Protectie la descarcare


KSE Suporti flexibili Suporti din cauciuc montati pentru a reduce vibratiile si zgomotul (1KSE = set de 4 suporti)

INFORMATII VENTILATOARE CENTRIFUGALE CARCASATE SERIA CVB/CVT SOLER PALAU

Ventilatoarele centrifugale carcasate sunt fabricate din tabla de otel galvanizat si in interior sunt captusite cu izolatie acustica si de protectie impotriva incendiilor (M1).

Toate modelele de ventilatoare centrifugale carcasate includ aspiratie dubla si sunt dotate cu suporti anti-vibratii si terminal IP55.

Toate modelele ventilatoare centrifugale carcasate pot fi instalate in aer liber.

In functie de model acestea sunt disponibile cu motor monofaza cu 4 sau 6 poli.

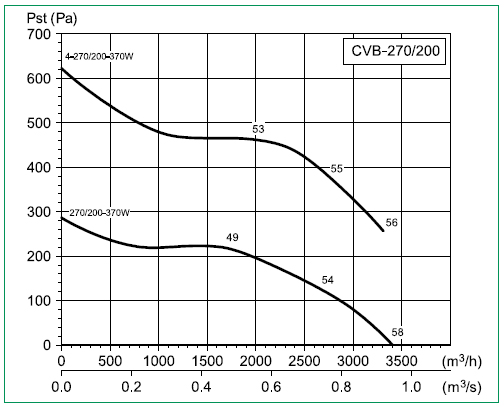

GRAFICE DE PERFORMANTA VENTILATOARE CENTRIFUGALE CARCASATE SERIA CVB/CVT SOLER PALAU

- Q = Volum aer. m3/h si m3/s
- Pe = Presiune statica in mmWG si Pa
- Aer uscat la 20 grade C si 760 mmHG
- Date debit aer in concordanta cu urmatoarele standarde: UNE 100-212-89, BS 848, Partea 1; AMCA 210-85 si ASHRAE 51-1985


CVB 180/180	CVB 240/180


CVB 240/240	CVB 270/200


CVB 270/270	CVB 320/240 CVT 320/240


CVB 320/320 CVT 320/320	CVB 380/380

APLICATII VENTILATOARE CENTRIFUGALE CARCASATE SERIA CVB/CVT SOLER PALAU

Nivel scazut al zgomotului	Instalare in aer liber	Usor de montat

Izolatie acustica formata din strat de 7 mm (M1) reduce semnificativ nivelul zgomotelor	Toate modelele pot fi instalate in aer liber	Toate modelele contine patru suporti de printedere pentru a usura instalarea

Cutie terminala IP55	Suporti anti-vibratii	Conducte circulare

Pentru intalare simpla si conecxiuni catre controlere externe	Reduce vibratiile si zgomotul	Conexiune conducta pentru admisie si emisie

DATE TEHNICE VENTILATOARE CENTRIFUGALE CARCASATE SERIA CVB/CVT SOLER PALAU

Model	Viteza rpm	Putere maxima absorbita motor		Protectie	Clasa izolatie	Curent max. monofazat absorbit - 50 Hz 230 V (A)	Curent max. trifazat absorbit 50 Hz		Debit max. de aer (m3/h)	Nivel de zgomot (dB(A)) la 1,5 m	Greutate (kg)
Model	Viteza rpm	(W)	(CV)	Protectie	Clasa izolatie	Curent max. monofazat absorbit - 50 Hz 230 V (A)	230 V (A)	400 V (A)	Debit max. de aer (m3/h)	Nivel de zgomot (dB(A)) la 1,5 m	Greutate (kg)
6 Poli
CVB-180/180-N-72W	900	72	1/10	IP44	F	0,9	-	-	1410	55	22
CVB-240/180-N-250W	900	250	1/3	IP44	F	1,9	-	-	2680	61	35
CVB-240/240-N-250W	900	250	1/3	IP44	F	1,9	-	-	2720	61	36
CVB-270/200-N-370W	900	370	1/2	IP44	F	4	-	-	3950	64	42
CVB-270/270-N-370W	900	370	1/2	IP44	F	4	-	-	4340	66	44
CVB-320/240-N-550W	900	550	3/4	IP44	F	5,8	-	-	5400	63	55
CVT-320/240-N-1100W	900	1100	1,5	IP44	F	-	7,1	4,1	7000	72	55
CVB-320/320-N-550W	900	550	3/4	IP44	F	5,8	-	-	5670	65	58
CVT-320/320-N-1100W	900	1100	1,3	IP44	F	-	7,3	4,2	7900	72	58
CVT-380/380-N-2200W	940	2200	3	IP54	F	-	11,3	6,5	10600	70	70
4 Poli
CVB/4-180/180-N-150W	1400	150	1/5	IP44	F	1,3	-	-	1400	59	23
CVB/4-240/240-N-370W	1400	370	1/2	IP44	F	3,5	-	-	2640	66	38
CVB/4-270/200-N-370W	1400	370	1,2	IP44	F	4,2	-	-	3160	66	44
CVB/4-270/270-N-550W	1400	550	3/4	IP44	F	6,2	-	-	3730	67	46

ATENTIE!

Nerespectarea celor specificate mai sus poate constitui motivul aparitiei unor defectiuni la ventilatoarele axiale.

CARACTERISTICI ACUSTICE VENTILATOARE CENTRIFUGALE CARCASATE SERIA CVB/CVT SOLER PALAU

Caracteristici acustice - Ventilatoarele centrifugale carcasate

Click pe imagine pentru a mari

ACCESORII ELECTRICE VENTILATOARE CENTRIFUGALE CARCASATE SERIA CVB/CVT SOLER PALAU

REB Controlere monofazate pentru viteza	RMB/RMT Controlere auto de transformare ( monofazate si trifazate )	Comutator izolat On/Off

ACCESORII PENTRU MONTARE VENTILATOARE CENTRIFUGALE CARCASATE SERIA CVB/CVT SOLER PALAU

Accesorii montare CBR - Ventilatoarele centrifugale carcasate
Click pe imagine pentru a mari

Accesorii montare CRC - Ventilatoarele centrifugale carcasate
Click pe imagine pentru a mari

Accesorii montare KAA-KAD - Ventilatoarele centrifugale carcasate
Clck pe imagine pentru a mari

Accesorii montare KSE - Ventilatoarele centrifugale carcasate
Click pe imagine pentru a mari

Accesorii montare APC - Ventilatoarele centrifugale carcasate
Click pe imagine pentru a mari

Accesorii montare SIL - Ventilatoarele centrifugale carcasate
SIL
Atenuator sunet

OPTIUNI MONTARE VENTILATOARE CENTRIFUGALE CARCASATE SERIA CVB/CVT SOLER PALAU

DIMENSIUNI VENTILATOARE CENTRIFUGALE CARCASATE SERIA CVB/CVT SOLER PALAU

Optiuni montare CVB/CVT - Ventilatoarele centrifugale carcasate
Click pe imagine pentru a mari

Tabel Optiuni montare - Ventilatoarele centrifugale carcasate
Click pe imagine pentru a mari

VENTILATOARE CENTRIFUGALE - GRAFICE PIERDERI DE PRESIUNE

PENTRU VENTILATOARE CU CONECTARE LA TUBULATURA CIRCULARA

PENTRU VENTILATOARE CU CONECTARE LA TUBULATURA DREPTUNGHIULARA

Dati click pe imagine pentru a mari graficul pierderilor de presiune pentru ventilatoare de tubulatura circulara

Dati click pe imagine pentru a mari graficul pierderilor de presiune pentru ventilatoare de tubulatura dreptunghiulara
