• Timp de siguranta (TSA): max. 3 s;
• Tensiune de alimentare: 120/230 V +10%/-15%;
• Frecventa: 50/60 Hz;
• Consum de energie: 12 VA;
• Greutate: aprox. 160 g;
• Capacitate arzator: B
• Automat pt arzator pe gaz cu supraveghere ionizare curenta;
• Automat pt arzator pe gaz cu facilitate pt conectare ventilator;
• Automat pt arzator pe gaz cu supraveghere presiune aer.

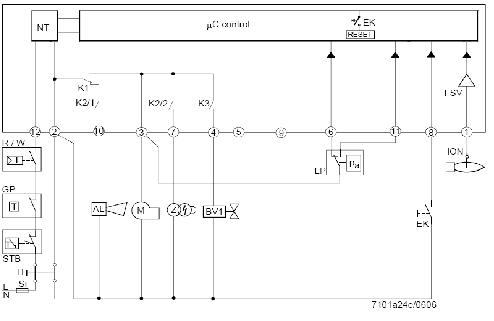

LEGENDA AUTOMAT PT ARZATOR PE GAZ LME11.330A2 COD 101579 - Siemens

AGK25 rezistenta PTC

AL indicator alarma deconectare automat pt arzator gaz

BCI interfata comunicare arzator

BV... supapa combustibil

CPI indicator pentru pozita INCHIS

Dbr... cablu de legatura automat pt arzator pe gaz

EK... buton resetare la distanta (interior)

EK2 buton resetare la distanta

ION proba ionizare automat pt arzator pe gaz

FS semnal flacara

FSV amplificator semnal flacara

GP comutator presiune gaz

H comutator principal

HS conector auxiliar, releu automat pt arzator pe gaz

ION proba ionizare

K1...5 relee interne automat pt arzator pe gaz

KL foc mic

LK amortizor cu aer automat pt arzator pe gaz

LKP pozitie amortizor cu aer

LP comutator presiune aer

LR comanda sarcina automat gaz pt arzator

M motor ventilator

MS sincronizare motor automat pt arzator pe gaz

NL sarcina nominala

NT sursa energie

QRA... detector flacara automat pt arzator pe gaz

QRC... detector flacara albastra

tw timp asteptare automat pt arzator pe gaz

bl albastru

br maro

sw negru

R control termostat/presurestat

RV amortizor reglare aer automat pt arzator pe gaz

SA dispozitiv de comanda SQN...

SB limita siguranta termostat

STB limita siguranta termostat automat pt arzator pe gaz

Si siguranta externa

t timp automat pt arzator pe gaz

W termostat cu limita sau comutator presiune

Z transformator aprindere automat pt arzator pe gaz

ZV valva automata gaz

A comanda START (prin apasarea <>)

B-B' interval pt stabilirea flacarii

C atingere pozitie de operare arzator

C-D operare arzator (generator de caldura)

D INCHIDERE controlata (prin apasarea <>)

I dispozitiv comanda cam. I automat gaz pt arzator

t1 timp de pre-verificare

t1' timp de verificare automat pt arzator de gaz

t3 timp pre-aprindere

t3n timp post-aprindere

t4 interval intre aprinderea <> si deconectarea <>

t10 timp semnal presiune aer automat pt arzator de gaz

t11 timp programabil deschidere dispozitiv comanda <>

t12 timp programabil inchidere dispozitiv comanda <>

t22 al doilea timp de siguranta automat pt arzator de gaz

TSA timp de siguranta aprindere
