Tehnica solara - Instalarea sistemului solara - Instalarea sistemului de control


Instalarea sistemului de control pentru panouri solare

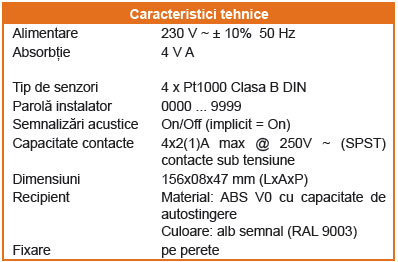

Panouri solare-Sistemul de control pentru panouri solare Panouri solare-Date ternice sistem de control pentru panouri solare



Pornire/Oprire: Se tine apasta tasta "esc" pana la 3 secunde.
Resetare aparat: Se apasa tasta "reset"
Retroiluminarea: Devine activa prin apasarea oricarei taste si se stinge automat dupa 20 secunde.
Sistemul de control pentru panouri solare pleaca din fabrica cu parola "0000", parola care poate fi schimbata ulterior de utilizator cu ajutorul tastelor "MENU", „← ”,  „▲”, „▼”.

Descrierea functionarii sistemului de control pentru panouri solare - 7 meniuri de functionare diponibile (P1-P7)

Selectrarea tipului de instalatie (P1)
Modelul instaltiei este indicat cu "P1". Pentru modificarea parametrului se folosec tastele „← ”,  „▲”, „▼”. Pentru revenirea la meniul anterior sau pentru anularea unei selectii se apasa tasta "esc".

Setarea parametrilor termici (P2)
Parametrii termici ai sistemului de control sunt setati din fabrica la o functionare optima. Pentru modificarea parametrilor se folosec tastele „← ”,  „▲”, „▼” si pentru revenirea la meniul anterior sau pentru anularea unei selectii se apasa tasta "esc".

Gestionarea parametrilor de protectie la inghet (P3)
Prin aceasta functie se previne deteriorarea panoului solar in caz de conditii meteo extreme, prin preluarea caldurii de la boiler pentru incalzirea circuitului solar.

Gestionarea semnalelor acustice (P4)
Activarea sau dezactivarea semnalizarilor sonore ale sistemului de control pentru panouri solare (alarme, sunet taste)

Selectarea logica a releului (P5)
Introduce logica de comanda a releelor ( de la Normal Deschis la Normal  Inchisa si invers)

Contabilizarea orelor de integrare (P6)
Pune la zero si afiseaza orele de activare efectiva a sursei de integrare.

Testarea sarcinilor conectate (P7)
Aceasta functie permite verificarea sarcinilor conectate, in functie de schema implementata, activand toate iesirile existente pe rand timp de 10 secunde fiecare.

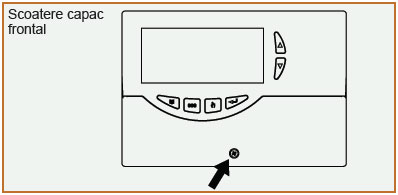

Scoaterea capacului frontal al aparatului de control pentru panouri solare
Scoaterea capacului frontal al aparatului de control pentru panouri solare
Panouri solare - Scoaterea capacului frontal al sistemului de control Panouri solare - Scoatere capac frontal sistem de control pentru panouri solare
Montarea sistemului de control pentru panouri solare pe perete Conexiunile electrice ale sistemului de control pentru panouri solare
Panouri solare- Instalarea pe perete a sistemului de control pentru panouri solare Panouri solare - Conexiunile electrice ale sistemului de control pentru panouri solare
Scoatrea placutelor de la baza sistemului de control pentru panouri solare

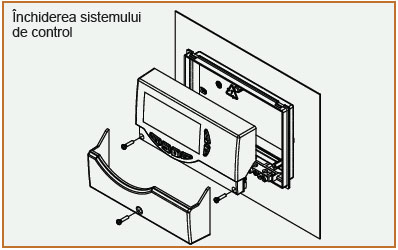

Inchiderea sistemului de control pentru panouri solare
Panouri solare - Scoaterea placutelor de baza Panouri solare - Inchidere sistem de control pentru panouri solare
