Centrale-le de tratare ale aerului cuprind, in functie de cerintele beneficiarului din:

- priza de aer exterior si/sau priza de aer recirculat;

- camera de amestec intre aerul proaspat exterior si aerul recirculat;

- grile fixe sau reglabile (manuale sau automate cu servomotor);

- filtre cu diferite grade de filtrare (standard, tip sac etc.)

- baterie incalzire cu apa calda;

- baterie racire (apa racita de la chiler sau detenta directa);

- separator de picaturi;

- umidificator prin pulverizare de picaturi sau cu abur;

- sectiune de recuperare a caldurii;

- ventilator introducere si/sau refulare;

- atenuator de zgomot;

-Automatizarea solicitata (reglajul proportional al debitului pe partea aerului prin intermediul clapetelor de reglaj actionate prin intermediul servomotorului, reglajul pe partea apei vehiculate prin bateriile de preincalzire/incalzire/racire, controlul umiditatii, etc.)

Panourile sunt cu perete dublu, cu folie interioara si exterioara, fabricate din otel galvanizat, foaia exterioara fiind acoperita cu pulbere si smaltuita cu RAL 9002. Acestea pot fi livrate cu grosimea de 40 sau 50 mm si pot fi izolate fie cu un strat de poliuretan rigid injectat (din fabrica) cu o densitate de minim 45 kg/m³, ce confera rezistenta mecanica si rigiditate sporite, fie cu un strat de vata minerala (aplicat din fabrica) cu o densitate de minim 60 kg/m³. Ambele tipuri de izolatii au rezistente termice si fonice excelente si respecta normele NFPA-90A privind propagarea flacarii si generarea fumului.

Ventilatoarele sunt cu turbina dubla, echilibrate static si dinamic pentru eliminarea vibratiilor. Motoarele trifazate ale ventilatoarelor sunt complet carcasate si racite cu jet de aer (TEFC), avand clasa de izolatie F si protectie IP54, cu una sau doua viteze. Ansamblul ventilator/motor este sustinut elastic in interiorul centralei prin sisteme de eliminare a vibratiilor de tip arc, eliminandu-se astfel necesitatea izolarii externe. Refularea ventilatorului este conectata la structura centralei de tratare printr-un burduf, evitandu-se astfel transmiterea eventualelor vibratii catre exterior.

Profilele sunt asamblate prin folosirea de piese turnate de colt pentru a forma sectiunile centrale-lor de tratare a aerului. In zonele de imbinare sunt folosite piese speciale de cauciuc pentru a asigura continuitatea barierei termice la imbinari.

Usile de vizitare sunt fixate pe cadru cu balamale din crom special, turnat (prin metoda proprie), permitand usilor sa se deschida fie spre stanga fie spre dreapta sau intreaga usa poate fi indepartata in caz de spatiu de acces insuficient.

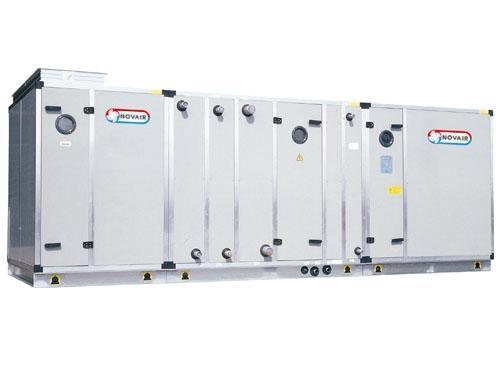

Centrale de tratare aer standard

Caracteristici centrale modulare de tratare aer:

-profile novair
-panouri
-cadru de baza
-izolatie acustica
-usi de inspectie si acces
-grile cu jaluzele
-unitati de filtrare
-unitati de schimb de caldura
-unitati de umiditate
-separatori si redresoare
-unitati de recuperare
-unitati de ventilatie
-unitati de atenuare

CTA- Marimea unitatii; W- Grosime (mm); H- Inaltime

Caracteristici generale centrale de tratare aer

 Profile NOVAIR pentru centrale de tratare aer

Structura produsa de Novair cu dimensiunile 37 x 25 mm si 62 x 50 mm utilizeaza sistemul sistemul de blocare al panoului din aluminiu.

- cadru din aluminiu din aliaj anticorodal anodizat

- cadru cu un profil termic de 60 x 48 mm

 Panouri pentru centrale de tratare aer

Panoul este de tip sandwich cu doua fete confectionate din foaie galvanizata, izolata cu spuma poliuretanica cu densitatea minima de 40 kg/m³.

Panourile standard pentru centrale de tratare aer sunt facute dupa cum urmeaza:

- strat interior: foaie din otel galvanizat la cald 6/10 mm grosime

- izolatie: spuma poliuretanica rigida cu densitate minima 40 kg/m³, conductivitate termica 0.018÷0.023 W/m°C

- strat exterior:  foaie din otel galvanizat la cald 6/10 mm grosime

Panoul de tip sandwich contine si o izolatie de vata minerala cu densitatea 80 - 100 kg/m³

 Caracteristici ale foliilor de otel folosite la panourile pentru centrale de tratare aer

- rezistenta mai mult de 250 de ore in camera de test cu vapori de sare (rezistenta la coroziune)

- rezistenta mai mult de 1000 de ore in conditii de umiditate ridicata

- rezistenta si adeziune dupa indoire

- tabla de otel inoxidabil: AISI 304 (x5 CrNi 1810) pentru o mai buna rezistenta impotriva agentilor chimici; AISI 316 (x5 CrNiMo 1712) pentru o rezistenta mai buna impotriva agentilor de vreme si chimici, in special in mediu de clor.

 Cadru de baza pentru centrale de tratare aer

Cadrul de baza este confectionat din otel zincat rezistent la indoire, cu profil sudat sau cu legaturi, in functie de configuratia unitati

Este amenajat pentru sectiuni ridicate si adecvat pentru trecerea tevii de apa si scurgerii.

Acoperis centrale de tratare aer

Centralele de tratare aer care trebuie sa fie instalate afara sau oricum sunt expuse la conditiile de afara sunt furnizate cu acoperis, ca element de accesoriu

Calor va propune diferite solutii, in concordanta cu cererile si necesarul respectiv:

- folie plata galvanizata de tip Fe PO2 GZ 140 UNI EN 10142 grosime 10/10 mm

Izolatie acustica centrale de tratare aer

Intr-o instalatie de centrala de tratare aer, daca sursele de zgomot nu sunt controlate acestea pot determina conditii inacceptabile al mediului acustic

Straturi de izolatie:

- strat galvanizat plus adeziv de polietilena cu celule inchise (20 mm grosime)

- strat galvanizat plus vata minerala, densitate 80-100 kg/m³

Usi de inspectie si acces centrale de tratare aer

Usile de inspectie pentru centrale de tratare aer permit accesul si controlul asigurand o deschidere usoara si etanseitate sigura. Inaltime standard 460-600 mm.

Usile sunt fixate de cadru cu balamale si manere din nailon cu fibra de sticla, permit o deschidere usoara chiar si din interior.

Grile cu jaluzele pentru centrale de tratare aer

Grilele cu jaluzele sunt realizate din aluminiu extrudat anticoroziv cu garnituri si lame.

Circulatia este de tip opus si se face cu ajutorul unor angrenaje de tip ABS

Grilele cu jaluzele sunt de obicei livrate cu pivot motorizabil

Date tehnice:
- temperatutra de lucru maxim 80 °C

- grilele au dimensiunea maxima 1500 mm, pentru dimensiuni mai mari jaluzelele sunt impartite in doua

- viteza de trecere a aerului: 4÷6 m/s

Unitati cu un racord

Acestea sunt prevazute cand centrale- le de tratare aer folosesc intregul volum de aer din exterior sau din incapere

Compozitia standard a sectiunii include:
-localizarea: pe oricare parte a sectiunii centralei de tratare aer
-volum de aer: 100% din volumul de aer nominal

Unitati cu doua racorduri

Acestea sunt prevazute cand este nevoie de amestecare a doua fluxuri de aer

Compozitia standard a sectiunii include:
-localizarea: pe oricare parte a destiunii centralei de tratare aer
-volum de aer:
100% + 100% din volumul de aer nominal
100% + 50% din volumul de aer nominal
50% + 50 % din volumul de aer nominal

Unitati cu trei racorduri

Sectiunile standard cu trei grilaje pentru captarea aerului proaspat si/sau intoarcerea lui in incapare sunt prevazute cu:

-un racord cu grila cu jaluzele cu motor pentru camera de evacuare a aerului
-un racord cu grila cu jaluzele cu motor pentru aspirarea aerului din afara
-un racord cu doua grile cu jaluzele interne cuplate pentru recirculare; prima cu reglare manuala, este necesara pentru reglarea volumului de aer, iar a doua jaluzea este cu motor si este necesara pentru reglarea volumului de aer recirculat.

-localizarea: pe oricare parte a sectiunii pentru grilajele de evacuare si aspirare a aerului
-volum de aer: 100% + 100% + 100% volumul de aer nominal sau reglabil in functie de necesitati.

Unitati de filtrare centrale de tratare aer

Filtrarea aerului este foarte importanata si de aceea trebuie sa avem grija de alegerea filtrelor, si o mare atentie la vitezele de trecere, pentru a asigura eficienta si o durata de viata mai lunga.

Filtrele sunt clasificate in doua grupe in functie de eficienta lor de filtrare:
-filtre de praf dur (grupa G)
-filtre de praf fin (grupa F)

In functie de valoarea medie de eficienta respectiv ponderala si fractionala filtrele sunt divizate in clase de filtre cu valori numerice de la 1 la 9.

Unitati de schimb de caldura pentru centrale de tratare aer

Aceste module sunt construite astfel incat sa se acomodeze cu bateriile de schimb de caldura intre aer si lichidul de incalzire sau racire.

Modulele sunt echipate cu folie de otel galvanizat permitand introducerea bateriei si indepartarea ei din ambele parti ale AHU.

-Baterii de preincalzire: scopul lor principal este de a preincalzi aerul sau mai frecvent , pentru a face umidificarea posibila la valorile cerute. Standardul lor de executie prevede tevi de cupru invelite cu folie de aluminiu cu geomatrie P60-30.

-Baterii de racire si dezumidificare: scopul acestor tipuri de baterii este de a manevra aerul luand de la acesta caldura sensibila si latenta facand-o potrivita pentru a echilibra incarcatura termica din incapere. Standardul lor de executie prevede tevi de cupru invelite cu folie de aluminiu cu geometria P60-30.

-Baterii de dupa incalzire: sunt utilizate in cazurile in care un control cu privire la temperatura si umiditate relativa este necesar. Standardul lor de executie este similar cu cel al bateriilor de preincalzire.

Baterii de apa

-geometrie P60 - 30
-tevi de cupru 5/8''
-cadru din otel galvanizat
Exista 21 de modele de baterii

Dimensiunile bateriilor le puteti vedea in tabelul de mai jos:

Incalzitoare electrice

Incalzitoarele electrice sunt folosite ca alternativa la bateriile de apa fierbinte pentru executarea procesului de incalzire si de dupa incalzire sau sistem antiinghet imediat dupa intrarea aerului proaspat din afara.
Ele sunt confectioate din:

-tabla de otel galvanizat, flansa continand cadru
-incalzitoare tubulare din otel pe baza de izolatori
-termostat cu reglare de siguranta cu reset automat

Incalzitoarele electrice standard sunt prevazute pentru urmatoarele domenii de lucru:

-1 stagiu 400/3/50 tensiune EURO pana la capcaitatea de 4.5 kW
-2 stagii 400/3/50 tensiune EURO pana la capacitatea de 9 kW
-3 stagii 400/3/50 tensiune EURO pana la capacitatea de 18 kW
-4 stagii 400/3/50 tensiune EURO pana la capacitatea de 36 kW

Unitati cu conducata dubla si multizone

Cand centrale le de tratare aer sunt conectate la o sectiune cu conducta dubla, sunt echipate fie cu baterie de incalzire fie cu baterie de racire.
Datorita conductelor separate, cu acest sistem este posibil sa cinvertesti aerul cald si aerul rece la cantitatea si temperatura exacta pentru fiecare camera de amestecare existenta in mediul ambiental sa fie aer conditionat.
Datorita sectiunilor multizone este posibil sa reglezi volumul de aer cald si rece pentru a il trimite in camere, incepand de la sectiunea de furnizare a centralei de tratare aer.

Unitati de umiditate pentru centrale de tratare aer

Umiditatea aerului joaca un rol foarte important fie in imbunatatirea conditiilor de mediu, si deci si bunastarea omului, fie perfectionarii a multor activitai industriale.
In mediul industrial, umiditatea este necesara pentru multe materiale ( lemn, hartie,fibra textila,etc ) deoarece acestea tind sa se deterioreze cand sunt depozitate intr-o incapere unde valoarea umiditatii relative nu este corespunzatoare. Aerul uscat poate cauza electricitate statica si ca urmare produce probleme aparaturii electronice (calculatoare, unitati de reglare si control), de asemenea reprezinta probleme in incaperile cu risc de explozie.

Unitate de umidificare cu pulverizare de apa (centrale de tratare aer)

Este sistemul cel mai folosit la centrale de tratare aer. Pachetul este compus din mai multe straturi speciale,prin care aerul intra in contact cu un volum de apa cu circulatie mica. Eficienta acestui sistem depinde, fie parametrii sunt egali (temperaturile apa-aer, grosime pachet, volum apa,etc.), doar in viteza de trecere a aerului. viteza aerului de la 2,0 la 2,5 m/s.

Separatori si redresoare

Separatorii au functia sa previna propagarea posibilelor picaturi de apa, din interiorul centralei de tratare aer, provenite de la bateriile de racire ale sistemelor de umidificare sau condensatie. Ele apar cand viteza aerului pe baterie este mai mare de 2.6 m/s.
Separatori de picaturi sunt confectionati din foaie de otel galvanizat.
La cerere cadrul separatorului poate fi confectionat din AISI 304 or 306 inox.

Redresoarele au functia de a imparti  aerul in mai multe filamente din dorinta de a creste gradele de absorbtie ale apei reducand turbulentele. Din aceste motive redresoarele sunt instalate  inainte de unitatile de umidificare cu pulverizare de apa.

Unitati de recuperare pentru centrale de tratare aer

Cel mai semnificat mod de a obtine o economie de energie, folosind centrale de tratare aer, este adoptarea sistemului de recuperare de caldura, intre camera de intoarcere aer (evacuare) si reinnoirea aerului (furnizare).
Sistemul folosit normal permite numai recuperarea caldurii sensibile, in timp ce in unele cazuri este necesar sa folosesti schimbatoare de caldura cu recuperare totala (sensibila + caldura latenta).

Recuperatoare de caldura cu placi fixe

Recuperatoarele de caldura cu placi fixe sunt de tipul aer-aer, fara parti mobile, deci lucreaza intr-un mod increzator si sigur.Eficienta recuperatoarelor de caldura are valori de la 40% la 75%.

Recuperatoare de caldura cu roata

principiul de lucru este urmatorul: in procesul de evacuare aerul intersecteaza jumatatea circulara a rotorului si ofera o parte din energia termica masei metalice. Eficienta acestor recuperatoare are valori intre 50% si 80% pentru caldura sensibila, si intre 55% si 85% pentru caldura totala.

Unitati de recuperare cu conducte de caldura

Transferul de caldura de tip aer-aer se produce printr-un schimb similar de la o baterie din tevi de cupru. Fiecare teava este independenta si este incarcata cu un lichid difazic sigilata la fiecare capat. Un divider imparte sectiunea prin care trece aerul in doua parti care in general sunt egale sau proportionale cu evacuarae si reinnoieste volumul de aer care trece prin schimbator. Vlaorile eficientei sunt de la 40% la 65% pentru caldura sensibila.

Unitati de ventilatie pentru centrale de tratare aer

Pentru fiecare centrala de tratare aer sunt disponibile diferite posibilitati de alegere, in ceea ce priveste tipul si marimea unitati de ventilatie la fel si a capacitati motorului. In acest mod Calor va poate satisface orice posibila cerere de eficienta, nivelul sunetului si flexibilitatea de lucru.

Suport antivibratii

Fiecare set motor-ventilatie este plasat intr-un ''leagan'' confectionat dintr-un profil din otel galvanizat de forma potrivita, de grosime minima 20/10 mm.

Ventilatia la un CTA

Ventilatiile standard sunt confectionate din tabla de otel galvanizat care contine un cadru si lagare din bile cu durata de viata lunga (minim 20000 de ore in conditii de lucru normale).
Exista 2 tipuri de ventilatii:

- cu lame curbate in fata
- cu lame curbate in spate

Motor electric la CTA

Motoarele electrice folosite au urmatoarele caracteristici:

- in conformitate cu CEI - regulamentul UNEL si regulamentul international IEC
- constructie inchisa si ventilatie externa
- izolatie IP 55
- Clasa F
- Forma B3 - aplicare ax orizontal
- polaritate singulara (de obicei 4 poli)

Transmisia

Cuplarea intre motor si ventilator se face pe baza de centuri

Tipurile de fabricatie, de obicei, sunt considerate urmatoarele:

- 1 cursa: pentru motor cu capacitati pana la 3 kW
- 2 curse: pentru motor cu capacitati de la 4 kW la 7,5 kW
- 3 curse: pentru motor cu capacitati de la 9 kW la 15 kW
- 4 curse: pentru motor cu capacitati de la 18 kW la 22 kW
- 5 curse: pentru motor cu capacitati de la 30kW la 37 kW
- 6 curs: pentru motor cu capacitati mai mari de 37 kW

Unitati de atenuare pentru centale de tratare aer

Cand este necesar sa atenuam zgomotul produs de ventilatoare, centrala de tratare aer poate fi echipata cu sectiuni izolate fonic. Aceste sectiuni sunt instalate imediat dupa ventilator.

Centrale de tratare aer la comanda

Alegerea dimensiunilor pentru centrale de tratare aer
