Ventilatoare de tubulatura

Preturi si oferte Ventilatoare de tubulatura. Sfaturi de specialitate si comenzi online pentru Ventilatoare de tubulatura si Ventilatoare industriale si casnice.
Viziteaza subcategoriile de mai jos pentru a gasi produsele dorite sau apeleaza la un consultant Calor pentru a te ajuta cu sfaturi de specialitate despre Ventilatoare de tubulatura.
Nu uita ca poti comanda online produse din categoria Ventilatoare de tubulatura cautand optiunea "Adauga in cos"

Ventilatoare industriale de tubulatura. Aplicatii: Aceste ventilatoare industriale de tubulatura au fost proiectate special pentru instalarea facila in tubulatura cilindrica de ventilatie. Au o constructie robusta si compacta ce le recomanda in aplicatii de ventilatie in domeniul comercial si industrial.

DEOARECE ALEGEREA ACESTOR VENTILATOARE SE FACE SI FUNCTIE DE PIERDERILE DE PRESIUNE, PENTRU O SELECTIE CORECTA PUTETI CONSULTA GRAFICUL PIERDERILOR DE PRESIUNE SAU CONTACTATI UN INGINER DIN CADRUL DEPARTAMENTULUI DE OFERTARE AL SOCIETATII CALOR.



VENTILATOARE DE TUBULATURA VENTS	VENTILATOARE CENTRIFUGALE DE TUBULATURA IN LINIE SERIA TD-MIXVENT	VENTILATOARE CENTRIFUGALE DE TUBULATURA IN LINIE SERIA TD-SILENT	VENTILATOARE CENTRIFUGALE DE TUBULATURA IN LINIE SERIA VENT	VENTILATOARE DE TUBULATURA DIN PLASTIC TCFB-TCFT	VENTILATOARE DE TUBULATURA DIN ALUMINIU TCBB-TCBT

		VENTILATOARE CENTRIFUGALE DE TUBULATURA SERIA LINEO	VENTILATOARE CENTRIFUGALE DE TUBULATURA IN LINIE SERIA CA MD

VENTILATOARE AXIALE DE TUBULATURA SOLER PALAU

INFORMATII VENTILATOARE DE TUBULATURA SOLER PALAU

Aceste serii de produse reprezinta o gama de ventilatoare axiale cilindrice cu rotor din aluminiu (TCBB / TCBT), respectiv plastic (TCFB / TCFT) produse din otel zincat cu protectie anticoroziune.
Toate modelele de ventilatoare de tubulatura sunt furnizate cu o cutie de jonctiune localizata in exteriorul ventilatorului pentru a facilita accesul la cabluri. Sunt ventilatoare de tubulatura cu motor monofazat sau trifazat cu 2,4,6 sau 8 poli.
Nivel de protectie motor ventilator de tubulatura : IP65;
Clasa de izolatie : F;

APLICATII VENTILATOARE AXIALE DE TUBULATURA SOLER PALAU

FABRICI

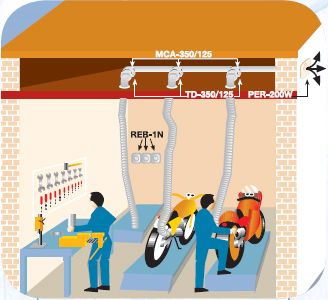

ATELIERE

CENTRE COMERCIALE

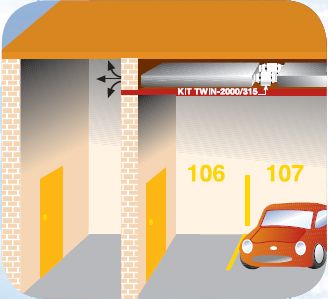

PARCARI

CARACTERISTICI VENTILATOARE AXIALE DE TUBULATURA DIN ALUMINIU SOLER PALAU

VENTILATOR AXIAL

REZISTENTA LA COROZIUNE

CUTIE TERMINALA

ROTOR VENTILATOR

CONFIGURARE

DIN ALUMINIU

DE TUBULATURA

MODELE /4-710 SI 800

CARACTERISTICI VENTILATOARE AXIALE DE TUBULATURA DIN PLASTIC SOLER PALAU

VENTILATOARE AXIALE	REZISTENTA LA COROZIUNE	CUTIE TERMINALA	ROTOR VENTILATOARE
DIN PLASTIC			DE TUBULATURA

REFERINTE VENTILATOARE AXIALE DE TUBULATURA SOLER PALAU

Ventilatoare axiale de tubulatura - referinte

1 - T: Ventilator axial de tubulatura

7 - Unghi elice: H: mare;

2 - C: Serie

L: mic

3 - Tip rotor:

8 - Directia aerului:

F: Ø250 - Ø630 - rotor cu elice fixe din plastic

A: motor peste rotor

G: rotor cu elice ajustabile din plastic

B: rotor peste motor

B: Ø250 - Ø400 - rotor cu elice fixe din aluminiu

9 - Voltaj:

Ø450 - Ø800 - rotor cu elice ajustabile din aluminiu

230 V - ventilatoare monofazate

4 - Alimentare electrica:

230/400 V sau 400 V - ventilatoare trifazate

B: ventilatoare monofazate

10 - Frecventa : 50 Hz, 60 Hz

T: ventilatoare trifazate

11 - Versiuni speciale:

5 - Numar de poli:

2 V: motoare cu doua viteze

2: (aproximativ 2800 r.p.m. - 50 Hz)

4/8 poli pentru modelele cu Ø450 pana la Ø800 mm

4: (aproximativ 1400 r.p.m. - 50 Hz)

6/12 poli pentru modelele cu Ø710 pana la Ø800 mm

6: (aproximativ 900 r.p.m. - 50 Hz)

C: gauri de eliminare a condensului pe motor

8: (aproximativ 700 r.p.m. - 50 Hz)

EX: modele cu protectie antiexplozie

6 - Diametru nominal ventilator de tubulatura

si antiscanteie

DATE TEHNICE VENTILATOARE AXIALE DE TUBULATURA DIN PLASTIC SOLER PALAU

Inainte de a efectua orice operatie de pornire a aparatului, verificati ca acesta sa corespunda din punct de vedere al caracteristicilor electrice cu cele existente in incaperea in care acesta din urma se va monta.

Modelele EX functioneaza doar intr-o temperatura ambientala de -30°C...+40°C

Model ventilator de tubulatura	Viteza (rpm)	Putere max absorbita (W)	Curent max (A)		Nivel de zgomot (dBA)	Volum aer max (m3/h)	Greutate (kg)	Controler de viteza	Nr. poli
Model ventilator de tubulatura	Viteza (rpm)	Putere max absorbita (W)	la 230V	la 400V	Nivel de zgomot (dBA)	Volum aer max (m3/h)	Greutate (kg)	Controler de viteza	Nr. poli
TCFB/2-250/H	2500	250	1,2	-	65	2160	5	-	2
TCGB/2-315/L	2500	380	1,7	-	70	3260	11	-	2
TCGB/2-355/J	2000	460	2,1	-	71	4000	13,2	-	2
TCFB/4-250/H	1330	60	0,3	-	52	1215	5	REB-1	4
TCFB/4-315/H	1300	100	0,6	-	54	2350	7	REB-1	4
TCFB/4-355/H	1225	200	1,0	-	58	3490	8	REB-2,5	4
TCFB/4-400/H	1200	340	1,6	-	60	5070	9	REB-2,5	4
TCFB/4-450/H	1290	480	2,3	-	65	6760	13	REB-2,5	4
TCFB/4-500/H	1290	650	3,0	-	68	9200	16	REB-5	4
TCFB/4-560/H	1250	980	4,9	-	71	12480	22	REB-5	4
TCFB/4-630/H	1200	1700	7,6	-	72	17060	25	-	4
TCFB/6-355/H	800	90	0,5	-	50	2210	8	REB-1	6
TCFB/6-400/H	750	110	0,6	-	52	3400	9	REB-1	6
TCFB/6-450/H	835	220	1,2	-	53	4550	13	REB-2,5	6
TCFB/6-500/H	840	290	1,6	-	56	5820	16	REB-2,5	6
TCFB/6-560/H	900	420	2,4	-	59	7870	22	REB-2,5	6
TCFB/6-630/H	800	510	2,6	-	60	10750	25	REB-5	6
TCFB/8-450/H	6625	130	0,7	-	48	3500	13	REB-1	8
TCFB/8-500/H	605	160	0,9	-	49	4660	16	REB-1	8
TCFB/8-560/H	610	240	1,3	-	51	5990	22	REB-2,5	8
TCFB/8-630/H	585	320	1,7	-	52	8340	25	REB-2,5	8
TCFT/2-250/H	2500	250	0,9	0,5	65	2160	5	-	2
TCGT/2-315/G	2600	400	1,4	0,8	70	3250	11	-	2
TCGT/2-355/L	2380	520	1,6	0,9	71	4000	13,2	-	2
TCFT/4-250/H	1330	60	0,3	0,2	52	1220	5	RMT-1,5	4
TCFT/4-315/H	1300	150	0,6	0,3	54	2350	7	RMT -1,5	4
TCFT/4-355/H	1260	200	0,8	0,5	58	3490	8	RMT -1,5	4
TCFT/4-400/H	1350	300	1,4	0,8	60	5070	9	RMT -1,5	4
TCFT/4-450/H	1230	500	1,7	1,0	65	6760	13	RMT -1,5	4
TCFT/4-500/H	1350	660	2,7	1,6	68	9200	16	RMT -3,5	4
TCFT/4-560/H	1320	1210	3,9	2,3	71	12480	22	RMT -3,5	4
TCFT/4-630/H	1420	1550	5,2	3,0	72	17060	25	-	4
TCFT/6-355/H	875	90	0,5	0,3	50	2210	8	RMT-1,5	6
TCFT/6-400/H	830	110	0,5	0,3	52	3400	9	RMT-1,5	6
TCFT/6-450/H	835	190	0,8	0,5	53	4550	13	RMT-1,5	6
TCFT/6-500/H	840	250	0,9	0,5	56	5820	16	RMT-1,5	6
TCFT/6-560/H	900	410	1,6	0,9	59	8260	22	RMT-1,5	6
TCFT/6-630/H	910	530	2,2	1,26	60	11000	25	RMT-1,5	6
TCFT/8-450/H	660	130	0,7	0,4	51	3500	13	RMT-1,5	8
TCFT/8-500/H	625	150	0,7	0,4	53	4660	16	RMT-1,5	8
TCFT/8-560/H	610	230	1,0	0,6	55	5990	22	RMT-1,5	8
TCFT/8-630/H	635	310	1,3	0,8	57	8340	25	RMT-1,5	8

*Controlerele de viteza trifazate (RMT) sunt potrivite pentru modelele de 400V

DATE TEHNICE VENTILATOARE AXIALE DE TUBULATURA DIN ALUMINIU SOLER PALAU

Modelele EX functioneaza doar intr-o temperatura ambientala de -30°C...+40°C

Model ventilator de tubulatura	Viteza (rpm)	Putere max absorbita (W)	Curent max (A)		Nivel de zgomot (dBA)	Volum aer max (m3/h)	Greutate (kg)	Controler de viteza	Nr. poli
Model ventilator de tubulatura	Viteza (rpm)	Putere max absorbita (W)	la 230V	la 400V	Nivel de zgomot (dBA)	Volum aer max (m3/h)	Greutate (kg)	Controler de viteza	Nr. poli
TCBB/2-250/H	2500	240	1,2	-	65	2210	8,0	-	2
TCBB/2-315/H	2550	380	3,5	-	75	4800	12,0	-	2
TCBB/2-315/L-A	2500	380	1,7	-	70	3260	11,0	-	2
TCBB/2-355/H	2500	1200	5,4	-	81	7000	15,0	-	2
TCBB/2-355/J-A	2000	460	2,1	-	71	4000	13,2	-	2
TCBB/4-250/H	1330	60	0,3	-	52	1250	8,0	REB-1	4
TCBB/4-315/H	1300	100	0,6	-	54	2340	11,0	REB-1	4
TCBB/4-355/H	1225	200	1,0	-	58	3470	13,2	REB-2,5	4
TCBB/4-400/H	1200	340	1,6	-	60	5100	15,5	REB-2,5	4
TCBB/4-450/H	1370	620	2,7	-	62	7100	21,0	REB-5	4
TCBB/4-500/H	1300	800	3,5	-	66	9710	25,0	REB-5	4
TCBB/4-560/L	1300	1240	5,8	-	67	11750	33,0	RMB-8	4
TCBB/4-560/H	1340	1680	7,7	-	69	13780	34,7	-	4
TCBB/4-630/L	1280	1800	8,4	-	70	16100	40,0	-	4
TCBB/6-355/H	800	90	0,5	-	50	2220	13,2	REB-1	6
TCBB/6-400/H	750	110	0,6	-	52	3240	15,5	REB-1	6
TCBB/6-450/H	890	240	1,2	-	53	4590	20,7	REB-2,5	6
TCBB/6-500/H	890	310	1,7	-	57	6100	24,8	REB-2,5	6
TCBB/6-560/L	900	420	2,4	-	58	7400	33,0	REB-5	6
TCBB/6-560/H	900	550	2,8	-	60	8680	33,5	REB-5	6
TCBB/6-630/L	860	640	3,1	-	60	10600	38,0	REB-5	6
TCBB/6-630/H	930	980	5,4	-	62	13000	38,5	RMB-8	6
TCBB/6-710/L	900	1050	5,5	-	66	15800	46,0	-	6
TCBB/6-710/H	840	1300	6,5	-	69	17800	46,0	-	6
TCBB/8-450/H	620	140	0,8	-	47	3450	20,7	REB-1	8
TCBB/8-500/H	595	175	1	-	48	4750	24,8	REB-2,5	8
TCBB/8-560/H	595	260	1,4	-	50	6620	33,0	REB-2,5	8
TCBB/8-630/H	680	440	2,1	-	57	8730	38,5	REB-2,5	8
TCBB/8-710/H	625	480	2,4	-	63	11000	46,0	-	8
TCBT/2-250/H	2500	240	0,9	0,5	65	2210	8,0	-	2
TCBT/2-315/H	2780	770	2,1	1,2	75	4800	12,0	-	2
TCBT/2-315/G-A	2600	400	1,4	0,8	70	3250	11,0	-	2
TCBT/2-355/H	2750	1240	3,1	1,8	81	7000	15,0	-	2
TCBT/2-355/G-A	2380	520	1,6	0,8	71	4000	13,2	-	2
TCBT/4-250/H	1330	60	0,3	0,2	52	1250	8,0	RMT-1,5	4
TCBT/4-315/H	1300	150	0,6	0,3	54	2340	11,0	RMT-1,5	4
TCBT/4-355/H	1260	200	0,8	0,5	58	3470	13,2	RMT-1,5	4
TCBT/4-400/H	1360	300	1,4	0,8	60	5100	15,5	RMT-1,5	4
TCBT/4-450/H	1400	630	2,7	1,6	62	7100	21,0	RMT-3,5	4
TCBT/4-500/H	1340	880	2,9	1,7	66	9710	25,0	RMT-3,5	4
TCBT/4-560/L	1320	1210	3,9	2,3	67	11750	33,0	RMT-8	4
TCBT/4-560/H	1370	1520	4,9	2,8	69	13780	34,7	-	4
TCBT/4-630/L	1330	1900	5,6	3,2	69	16100	39,0	-	4
TCBT/4-630/H	1360	2200	7,1	4,0	70	18200	40,0	-	4
TCBT/4-710/L (1,5 kW)	1420	2500	8,7	4,8	76	21590	46,0	-	4
TCBT/4-710/H (3 kW)	1450	3400	11,1	6,4	76	25500	54,0	-	4
TCBT/4-800/L (3 kW)	1450	3700	11,2	6,5	82	29200	65,0	-	4
TCBT/4-800/K (4 kW)	1450	5000	-	9,0	84	33300	68,0	-	4
TCBT/4-800/G (5,5 kW)	1460	6900	-	11,6	87	38400	81,0	-	4
TCBT/4-800/H (7,5 kW)	1460	8800	-	15,0	89	43200	89,0	-	4
TCBT/6-355/H	875	90	0,5	0,3	50	2220	13,2	RMT-1,5	6
TCBT/6-400/H	830	110	0,5	0,3	52	3240	15,5	RMT-1,5	6
TCBT/6-450/H	890	200	0,9	0,5	53	4590	20,7	RMT-1,5	6
TCBT/6-500/H	870	270	1,0	0,6	57	6100	24,8	RMT-1,5	6
TCBT/6-560/L	900	410	1,6	0,9	58	7400	33,0	RMT-3,5	6
TCBT/6-560/H	870	470	1,7	1,0	60	8680	33,5	RMT-3,5	6
TCBT/6-630/L	890	620	2,2	1,3	60	10600	38,0	RMT-3,5	6
TCBT/6-630/H	950	860	4,9	2,8	62	13000	38,5	RMT-8	6
TCBT/6-710/L	900	1080	5,7	3,3	66	15800	46,0	-	6
TCBT/6-710/H	910	1300	5,2	3,0	69	17800	46,0	-	6
TCBT/6-800/L (1,1 kW)	950	1500	5,7	3,3	74	20700	57,0	-	6
TCBT/6-800/K (1,5 kW)	965	1800	7,1	4,1	76	23100	64,0	-	6
TCBT/6-800/G (2,2 kW)	960	2500	9,0	5,2	79	26100	68,0	-	6
TCBT/6-800/H (3 kW)	980	2900	10,7	6,2	80	29800	80,0	-	6
TCBT/8-450/H	655	140	0,8	0,5	47	3450	20,7	RMT-1,5	8
TCBT/8-500/H	615	1650	1,0	0,6	50	4750	24,8	RMT-1,5	8
TCBT/8-560/H	595	250	1,2	0,7	52	6620	33,0	RMT-1,5	8
TCBT/8-630/H	680	380	1,9	1,1	57	8730	38,5	RMT-3,5	8
TCBT/8-710/H	620	540	2,1	1,2	53	11000	46,0	-	8
TCBT/8-800/L (0,37 Kw)	700	650	3,1	1,8	67	14000	54,0	-	8
TCBT/8-800/K (0,55 Kw)	710	870	4,3	2,5	69	16600	57,0	-	8
TCBT/8-800/G (0,75 Kw)	720	1100	4,8	2,8	72	19500	61,0	-	8
TCBT/8-800/H (1,1 Kw)	720	1340	6,2	3,6	74	22500	64,0	-	8

*Controlerele de viteza trifazate (RMT) sunt potrivite pentru modelele de 400V

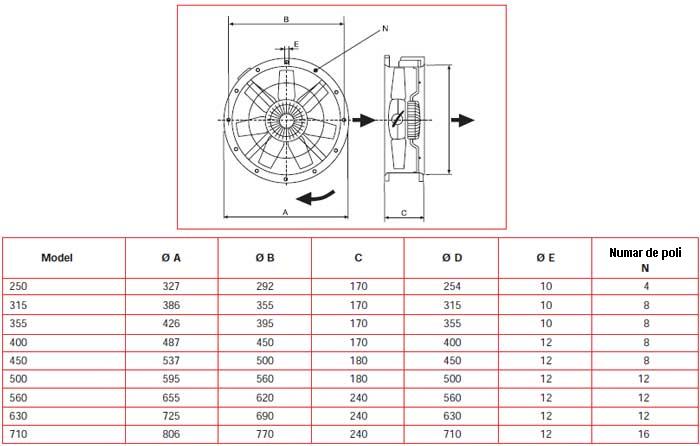

DIMENSIUNI VENTILATOARE AXIALE DE TUBULATURA SOLER PALAU

VENTILATOARE AXIALE DE TUBULATURA	VENTILATOARE AXIALE DE TUBULATURA	VENTILATOARE AXIALE DE TUBULATURA
MODELELE 250 - 710	MODELELE TCBT-B/2-315/H SI TCBT-B/2-355/H	MODELELE 710 - 800

ACCESORII VENTILATOARE AXIALE DE TUBULATURA SOLER PALAU

ACCESORII DE MONTAJ

ACCESORII ELECTRICE

REB-1N / REB-2,5N	REB-5	RMB/RMT
Controler electronic de viteza monofazat	Controler electronic de viteza monofazat	Controler electronic de viteza monofazat si trifazat

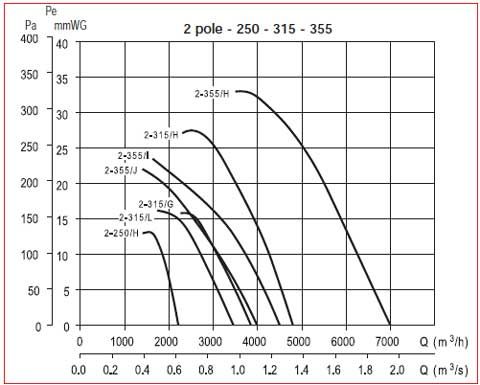

GRAFICE DE PERFORMANTA VENTILATOARE AXIALE DE TUBULATURA SOLER PALAU

- Q = Volum aer in m3/h si m3/s
- Pe = Presiune statica in mmWG si Pa
- Aer uscat la 20°C si 760 mmHG
- Date debit aer in concordanta cu urmatoarele standarde: UNE 100-212-89, BS 848, Partea 1; AMCA 210-85 si ASHRAE 51-1985

DOCUMENTATIE VENTILATOARE AXIALE DE TUBULATURA SOLER PALAU

PREZENTARE VENTILATOARE DE TUBULATURA SOLER PALAU

INFORMATII VENTILATOARE CENTRIFUGALE DE TUBULATURA IN LINIE SERIA VENT SOLER PALAU

- Ventilatoare centrifugale de tubulatura in linie cu motor monofazat 220V - 50Hz;

- Ventilatoarele centrifugale de tubulatura in linie sunt recomandate pentru aplicatii profesionale, industriale si montaj in plafon fals;

- Dimensiuni compacte ,confectionat din tabla galvanizata cu elice cu aripioare inclinate spre spate;

- Ventilatoarele centrifugale de tubulatura in linie sunt proiectate pentru conectare directa cu tubulatura;

- Protectia motorului IP:44 Clasa B cu releu termic de protectie;

GRAFICE DE PERFORMANTA VENTILATOARE CENTRIFUGALE DE TUBULATURA IN LINIE SERIA VENT SOLER PALAU

- Q = Volum aer. m3/h si m3/s
- Aer uscat la 20 grade C si 760 mmHG
- Date debit aer in concordanta cu urmatoarele standarde: UNE 100-212-89, BS 848, Partea 1; AMCA 210-85 si ASHRAE 51-1985


VENT 100	VENT 125

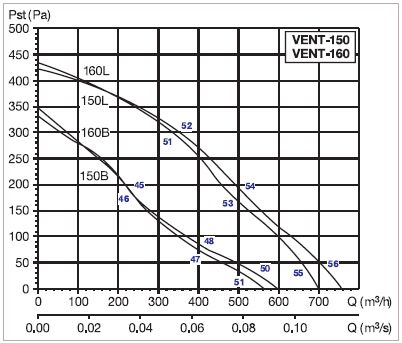

VENT 150-160	VENT 200

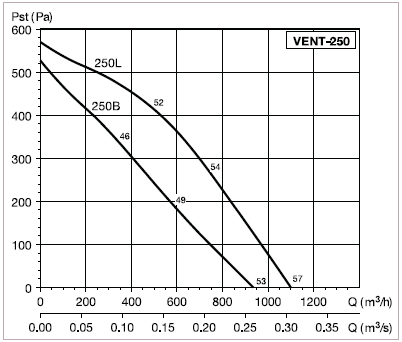

VENT 250	VENT 315


VENT 355	VENT 400

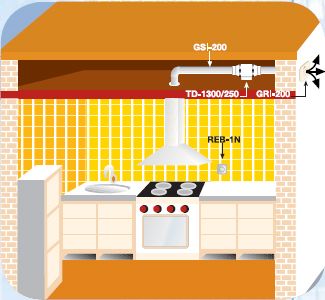

APLICATII VENTILATOARE CENTRIFUGALE DE TUBULATURA IN LINIE SERIA VENT SOLER PALAU


Fabrici	Atelier	Centre Comerciale


Birouri	Cafenele, baruri si restaurante mici	Bucatarii industriale

DATE TEHNICE VENTILATOARE CENTRIFUGALE DE TUBULATURA IN LINIE SERIA VENT SOLER PALAU

Model	Alimentare V/Hz	Viteza (rpm)	Putere max absorbita (W)	Curent max absorbit (A)	Volum de aer maxim (m3/h)	Nivel zgomot (dB(A))	Temperatura max ambientala (gradeC)	Greutate (kg)
VENT-100B	230 - 50	2100	48	0,22	235	38	40	3
VENT-100L	230 - 50	2500	75	0,33	290	47	60	3
VENT-125B	230 - 50	1900	44	0,21	280	39	40	3
VENT-125L	230 - 50	2450	80	0,35	410	47	60	3
VENT-150B	230 - 50	2100	70	0,30	560	46	60	5
VENT-150L	230 - 50	2700	120	0,53	700	50	60	5
VENT-160B	230 - 50	2200	70	0,30	600	45	60	5
VENT-160L	230 - 50	2750	130	0,55	760	51	60	5
VENT-200B	230 - 50	2250	125	0,50	830	47	60	5
VENT-200L	230 - 50	2600	170	0,72	1000	52	60	5
VENT-250B	230 - 50	2300	130	0,55	935	49	60	6
VENT-250L	230 - 50	2750	180	0,80	1100	54	60	6
VENT-315B	230 - 50	2300	235	1,00	1440	52	50	8
VENT-315L	230 - 50	2700	350	1,50	1890	55	50	8
VENT-355L	230 - 50	1350	280	1,20	2650	60	70	17
VENT-400L	230 - 50	1250	400	1,60	3380	61	50	22
VENT-355L-T	400 - 50	1375	290	0,8	2650	60	70	17
VENT-400L-T	400 - 50	1360	450	1,1	3380	61	50	22

ATENTIE!

Inainte de a efectua orice operatie de pornire a aparatului, verificati ca acesta sa corespunda din punct de vedere al curentului si frecventei cu cele existente in incaperea in care acesta din urma se va monta.

Nerespectarea celor specificate mai sus poate constitui motivul aparitiei unor defectiuni la ventilatoarele centrifugale de tubulatura in linie..

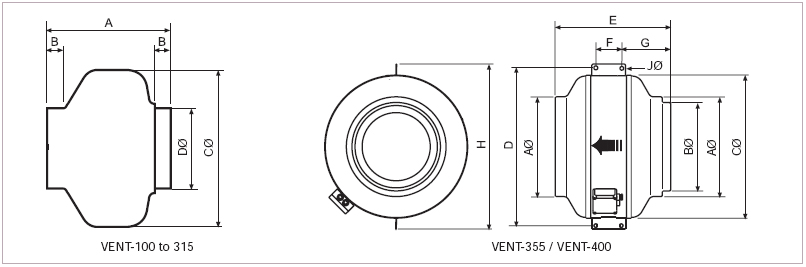

DIMENSIUNI VENTILATOARE CENTRIFUGALE DE TUBULATURA IN LINIE SERIA VENT SOLER PALAU

Dimensiuni Ventilatoare centrifugale de tubulatura in linie
Click pe imagine pentru a mari

Click pe imagine pentru a mari

CARACTERISTICI ACUSTICE VENTILATOARE CENTRIFUGALE DE TUBULATURA IN LINIE SERIA VENT SOLER PALAU

Nivelul spectrului de putere al sunetului (LWA) la curentul de debit maxim (0PA)

Click pe imagine pentru a mari

ACCESORII ELECTRICE VENTILATOARE CENTRIFUGALE DE TUBULATURA IN LINIE SERIA VENT SOLER PALAU

Controleri electronici monofazati REB	Controleri de autotransformare monofazati RMB	IP55 cu optiunea ON/OFF comutator izolat


Baterie controlere electrice de incalzire pentru modelele 1PH de pana la 3600W si modelele 3PH de pana la 6400W PULSER	Baterie controlere electrice cu incalzire pentru modelele 3PH de pana la 16500W TTC-2000	Senzor de temperatura cu montare pe conducta TG-K330


	Senzor de temperatura montat pe peretele camerei TG-R530 TG-R430

CONFIGURATII BATERIE INCALZITOR ELECTRIC VENTILATOARE CENTRIFUGALE DE TUBULATURA IN LINIE SERIA VENT SOLER PALAU

Click pe imagine pentru a mari

ACCESORII MONTARE VENTILATOARE CENTRIFUGALE DE TUBULATURA IN LINIE SERIA VENT SOLER PALAU

Click pe imagine pentru a mari

Picior de montare ( furnizat standard cu echipamentul)	Conectori flexibili ACOP-VENT	Gril protectie DEF-VENT


Conducta flexibila din aluminiu GSA	Conducta de izolare din aluminiu GSI	Conectori conducta CX


Valve metal BOC	Valve plastic BOR	Gril circular GCI


Grila interior GRI	Cadru de montare CGI VR	Cadru de montare GRI RP


	Opritoare CAR

INFORMATII VENTILATOARE DE TUBULATURA IN LINIE SERIA TD-SILENT SOLER PALAU

Ventilatoare de tubulatura seria TD SILENT cu ventilatie mixta si izolatie fonica.
Ventilatoare de tubulatura au o functionare extrem de tacuta.

Fabricate din plastic, cu o portiune din piele special confectionata pentru a redirectiona undele sonare intr-un unghi drept, fiind usor capturate de materiale fonoabsorbante.

Ventilatoarele de tubulatura TD SILENT sunt echipate cu garnituri de cauciuc la racordul de intrare si iesire pentru absorbirea vibratiilor.

Caseta de conectare a ventilatoarelor de tubulatura TD SILENT poate fi rotita la 360 grade, pentru a facilitatea conectarea rapida a cablului de alimentare.

Protectie motor IP: 44 Clasa B. Cu protectie termica.

Posibilitati de reglare: Doua viteze

Ventilatoarele de tubulatura din seria TD-SILENT sunt cele mai tacute ventilatoare din clasa lor!

GRAFIC DE PERFORMANTA VENTILATOARE DE TUBULATURA IN LINIE SERIA TD-SILENT SOLER PALAU

- Q = Volum aer. m3/h si m3/s
- Pe = Presiune statica in mmWG si Pa
- Aer uscat la 20 grade C si 760 mmHG
- Date debit aer in concordanta cu urmatoarele standarde: ISO 5801, AMCA 210-99 SI BS 848 partea 2:1985.

TD-SILENT 350/125

INFORMATII VENTILATOARE DE TUBULATURA IN LINIE SERIA TD-SILENT SOLER PALAU

Profil mic

Profilul mic al ventilatoarelor TD-SILENT face din acestea cele mai eficiente solutii pentru instalatiile in care spatiul de instalare este limitat, cum ar fi plafoanele false.		Undele sonare produse in interiorul ventilatoarele de tubulatura TD-SILENT sunt directionate de stratul de piele din interior si absorbite de stratul de material fonoabsorbant.

Usor de intretinut	Cutia de conexiune cu rotatie 360 grade	Garnituri flexibile	Suport


Usor de montat

Cleme de deschidere sau slabire in ambele parti			Scoateti corpul ventilatorului


Scoateti ledul cutiei terminale		Conectati cablul de alimentare	Reatasati corpul ventilatorului tinand cont de cleme

APLICATII PRACTICE VENTILATOARE DE TUBULATURA IN LINIE SERIA TD-SILENT SOLER PALAU

DATE TEHNICE VENTILATOARE CENTRIFUGALE DE TUBULATURA IN LINIE SERIA TD-MIXVENT SOLER PALAU

Model	Viteza (rpm)	Putere max absorbita (W)	Curent max absorbit (A)	Volum de aer maxim (m3/h)	Temperatura max de operare (gradeC)	Nivel zgomot (dB(A))	Ø Conducta (mm)	Greutate (kg)
TD-250/100 SILENT	2200 1850	24 18	0,11 0,10	240 180	40	24 19	100	5,4
TD-350/125 SILENT	2250 1900	30 22	0,13 0,10	380 280	40	20 19	125	4,94
TD-500/150-160 SILENT	2500 1950	50 44	0,22 0,19	580 430	60	22 17	150/160	6,0
TD-800/200 SILENT	2780 2480	95 95	0,45 0,43	880 700	60	19 18	200	8,7
TD-1000/200 SILENT	2500 2000	120 100	0,50 0,45	1100 800	60	21 20	200	8,7

ATENTIE!

Nerespectarea celor specificate mai sus poate constitui motivul aparitiei unor defectiuni la ventilatoarele centrifugale de tubulatura in linie..

Preturi si oferte Ventilatoare de tubulatura Soler Palau TD-SILENT. Sfaturi de specialitate si comenzi online pt Ventilatoare de tubulatura Soler Palau TD-SILENT.

INFORMATII VENTILATOARE CENTRIFUGALE DE TUBULATURA IN LINIE SERIA TD-MIXVENT SOLER PALAU

Aplicatii: designul elicei utilizate la ventilatoarele centrifugale de tubulatura in linie seria MIXVENT-TD, cu curgere mixta, ofera, in conditiile unor debite ridicate la presiuni mari si a unui nivel de zgomot redus, cu economie de spatiu, posibilitatea montarii/scoaterii ventilatorului fara a interveni asupra tubulaturii circulare, pentru transportul aerului la distante mari.

Calitatile enumerate il recomanda pentru o gama larga de aplicatii.

Motor monofazic cu 2 viteze si posibilitate de reglare reostatica.

Ventilatoarele centrifugale de tubulatura in linie sunt construite din P.V.C. intarit exceptind modelele 1000, 1300 si 2000 care sunt in carcase metalice vopsite cu vopsea epoxidica alba.

Protectie motor IP: 44 Clasa B. Cu protectie termica.

Posibilitati de reglare: Doua viteze cu comutatorul COM-2 sau reostatele REB-2,5 sau AK51/AK52 la una din cele doua viteze.
Posibilitate de combinare prin legare in seria sau in paralel pentru debite si presiuni statice mai mari.

Accesorii de montaj: tubulatura flexibila, coliere metalice, grile de aluminiu sau din plastic, jaluzele de suprapresiune, guri de aspiratie, reductii, banda ALU-25.

GRAFICE DE PERFORMANTA VENTILATOARE CENTRIFUGALE DE TUBULATURA IN LINIE SERIA TD-MIXVENT SOLER PALAU


	TD-160/100 N SILENT


TD-250/100	TD-350/125


TD-500/150 TD-500/160	TD-800/200 N


TD-800/200	TD-1000/250


TD-1300/250	TD-2000/315


TD-4000/355	TD-6000/400

INFORMATII VENTILATOARE CENTRIFUGALE DE TUBULATURA IN LINIE SERIA TD-MIXVENT SOLER PALAU

Profil mic

		Profilul mic al ventilatoarelor MIXVENT-TD face din acestea cele mai eficiente solutii pentru instalatiile in care spatiul de instalare este limitat, cum ar fi plafoanele false.

Usor de montat		Usor de intretinut

Fixarea suportului	Asamblarea rotorului si motorului


Montarea firelor	Conectarea conductelor	Designul unic al suportului permite asamblarea sau scoaterea motorului si rotorului fara demontarea conductelor adiacente.

Pozitii de montare		Modelele cu timer

Poate fi montat in orice locatie a conductei de aer		Modelele MIXVENT-TD-T ( de la 160 la 800 ) sunt echipate cu un temporizator reglabil intre 1 si 30 de minute sunt furnizate cu un motor cu o singura viteza care nu este recomandata a fi modificata.	Modelul TD-160/100N SILENT ofera un nivel redus al zgomotului, motorul este montat pe blocuri elastice care absorb vibratiile.

APLICATII PRACTICE VENTILATOARE CENTRIFUGALE DE TUBULATURA IN LINIE SERIA TD-MIXVENT SOLER PALAU

	Instalatii de extragere

	Panou de control
Puncte localizate ale extragerii

Ateliere	Parcari


Brutarii	Aer cald

Instalatii de uscare

Uscarea fructelor	Uscare ceramica


Locatii rezidentiale si comerciale

Laboratoare foto	Saloane de infrumusetare


Sala de conferinta	Catering


Sala de gimnastica	Cantine scolare


Sala de asteptare	Extragerea in bucatarii

CARACTERISTICI DE CONSUTRCTIE VENTILATOARE CENTRIFUGALE DE TUBULATURA IN LINIE SERIA TD-MIXVENT SOLER PALAU

Caracteristici de constructie Ventilatoare centrifugale de tubulatura in linie

Click pe imagine pentru a mari

DATE TEHNICE VENTILATOARE CENTRIFUGALE DE TUBULATURA IN LINIE SERIA TD-MIXVENT SOLER PALAU

Model	Viteza (rpm)	Putere max absorbita (W)	Curent max absorbit (A)	Volum de aer maxim (m3/h)	Temperatura max de operare (gradeC)	Nivel zgomot (dB(A))	Ø Conducta (mm)	Greutate (kg)
TD-160/100 N SILENT	2500 2200	20 12	0,16 0,10	180 140	40 40	24 21	100	1,4
TD-250/100	2200 1850	24 18	0,11 0,10	240 180	40 40	31 26	100	2,0
TD-350/125	2250 1900	30 22	0,13 0,10	360 280	40 40	33 28	125	2,0
TD-500/150	2500 1950	50 44	0,22 0,19	580 430	60 60	33 29	150	2,7
TD-500/160	2500 1950	50 44	0,22 0,19	580 430	60 60	33 29	160	2,7
TD-800/200N	2780 2480	70 60	0,30 0,26	880 700	60 60	37 33	200	4,9
TD-800/200	2500 2000	120 100	0,50 0,45	1100 800	60 60	39 33	200	4,9
TD-1000/250	2800 2610	125 85	0,50 0,35	1010 900	60 60	40 38	250	9,4
TD-1300/250	2520 2000	180 140	0,80 0,60	1300 1100	60 60	43 39	250	9,4
TD-2000/315	2700 2000	255 160	1,20 0,80	2000 1550	60 60	47 42	315	14,0
TD-4000/355	1400	345	1,53	3800	40	44	355	19,0
TD-6000/400	1400	665	2,97	5500	40	44	400	26,0
TD-4000/355 TRIF	1375	345	0,75	3800	70	44	355	19,0
TD-6000/400 TRIF	1375	650	2,10	5500	60	44	400	26,0
TD-160/100 NT SILENT	2500	20	0,16	180	40	24	100	1,4
TD-250/100 T	2200	24	0,11	240	40	31	100	2,0
TD-350/125 T	2250	30	0,13	360	40	33	125	2,0
TD-500/150 T	2500	50	0,22	580	60	33	150	2,7
TD-500/160 T	2500	50	0,22	580	60	33	160	2,7
TD-800/200N T	2500	120	0,50	1100	60	39	200	4,9

ATENTIE!

Nerespectarea celor specificate mai sus poate constitui motivul aparitiei unor defectiuni la ventilatoarele centrifugale de tubulatura in linie..

DIMENSIUNI VENTILATOARE CENTRIFUGALE DE TUBULATURA IN LINIE SERIA TD-MIXVENT SOLER PALAU

Click pe imagine pentru a mari

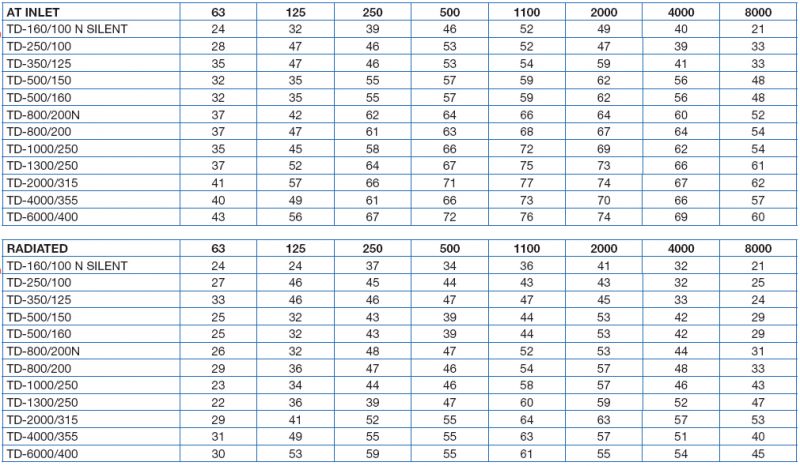

CARACTERISTICI ACUSTICE VENTILATOARE CENTRIFUGALE DE TUBULATURA IN LINIE SERIA TD-MIXVENT SOLER PALAU

Click pe imagine pentru a mari

VENTILATOARE DE TUBULATURA - GRAFICE PIERDERI DE PRESIUNE
PENTRU VENTILATOARE CU CONECTARE LA TUBULATURA CIRCULARA	PENTRU VENTILATOARE CU CONECTARE LA TUBULATURA DREPTUNGHIULARA
Dati click pe imagine pentru a mari graficul pierderilor de presiune pentru ventilatoare de tubulatura circulara	Dati click pe imagine pentru a mari graficul pierderilor de presiune pentru ventilatoare de tubulatura dreptunghiulara

APLICATII VENTILATOARE AXIALE DE TUBULATURA SOLER PALAU

FABRICI

ATELIERE

CENTRE COMERCIALE

PARCARI

CARACTERISTICI VENTILATOARE AXIALE DE TUBULATURA DIN ALUMINIU SOLER PALAU

VENTILATOR AXIAL

REZISTENTA LA COROZIUNE

CUTIE TERMINALA

ROTOR VENTILATOR

CONFIGURARE

DIN ALUMINIU

DE TUBULATURA

MODELE /4-710 SI 800

CARACTERISTICI VENTILATOARE AXIALE DE TUBULATURA DIN PLASTIC SOLER PALAU

VENTILATOARE AXIALE	REZISTENTA LA COROZIUNE	CUTIE TERMINALA	ROTOR VENTILATOARE
DIN PLASTIC			DE TUBULATURA

REFERINTE VENTILATOARE AXIALE DE TUBULATURA SOLER PALAU




1 - T: Ventilator axial de tubulatura	7 - Unghi elice: H: mare;
2 - C: Serie	L: mic
3 - Tip rotor:	8 - Directia aerului:
F: Ø250 - Ø630 - rotor cu elice fixe din plastic	A: motor peste rotor
G: rotor cu elice ajustabile din plastic	B: rotor peste motor
B: Ø250 - Ø400 - rotor cu elice fixe din Al	9 - Voltaj:
Ø450 - Ø800 - rotor cu elice ajustabile din aluminiu	230 V - ventilatoare monofazate
4 - Alimentare electrica:	230/400 V sau 400 V - ventilatoare trifazate
B: ventilatoare monofazate	10 - Frecventa : 50 Hz, 60 Hz
T: ventilatoare trifazate	11 - Versiuni speciale:
5 - Numar de poli:	2 V: motoare cu doua viteze
2: (aproximativ 2800 r.p.m. - 50 Hz)	4/8 poli pentru modelele cu Ø450 pana la Ø800 mm
4: (aproximativ 1400 r.p.m. - 50 Hz)	6/12 poli pentru modelele cu Ø710 pana la Ø800 mm
6: (aproximativ 900 r.p.m. - 50 Hz)	C: gauri de eliminare a condensului pe motor
8: (aproximativ 700 r.p.m. - 50 Hz)	EX: modele cu protectie antiexplozie si antiscanteie
6 - Diametru nominal ventilator de tubulatura

DATE TEHNICE VENTILATOARE AXIALE DE TUBULATURA DIN PLASTIC SOLER PALAU

Modelele EX functioneaza doar intr-o temperatura ambientala de -30°C...+40°C

Model ventilator de tubulatura	Viteza (rpm)	Putere max absorbita (W)	Curent max (A)		Nivel de zgomot (dBA)	Volum aer max (m3/h)	Greutate (kg)	Controler de viteza	Nr. poli
Model ventilator de tubulatura	Viteza (rpm)	Putere max absorbita (W)	la 230V	la 400V	Nivel de zgomot (dBA)	Volum aer max (m3/h)	Greutate (kg)	Controler de viteza	Nr. poli
TCFB/2-250/H	2500	250	1,2	-	65	2160	5	-	2
TCGB/2-315/L	2500	380	1,7	-	70	3260	11	-	2
TCGB/2-355/J	2000	460	2,1	-	71	4000	13,2	-	2
TCFB/4-250/H	1330	60	0,3	-	52	1215	5	REB-1	4
TCFB/4-315/H	1300	100	0,6	-	54	2350	7	REB-1	4
TCFB/4-355/H	1225	200	1,0	-	58	3490	8	REB-2,5	4
TCFB/4-400/H	1200	340	1,6	-	60	5070	9	REB-2,5	4
TCFB/4-450/H	1290	480	2,3	-	65	6760	13	REB-2,5	4
TCFB/4-500/H	1290	650	3,0	-	68	9200	16	REB-5	4
TCFB/4-560/H	1250	980	4,9	-	71	12480	22	REB-5	4
TCFB/4-630/H	1200	1700	7,6	-	72	17060	25	-	4
TCFB/6-355/H	800	90	0,5	-	50	2210	8	REB-1	6
TCFB/6-400/H	750	110	0,6	-	52	3400	9	REB-1	6
TCFB/6-450/H	835	220	1,2	-	53	4550	13	REB-2,5	6
TCFB/6-500/H	840	290	1,6	-	56	5820	16	REB-2,5	6
TCFB/6-560/H	900	420	2,4	-	59	7870	22	REB-2,5	6
TCFB/6-630/H	800	510	2,6	-	60	10750	25	REB-5	6
TCFB/8-450/H	6625	130	0,7	-	48	3500	13	REB-1	8
TCFB/8-500/H	605	160	0,9	-	49	4660	16	REB-1	8
TCFB/8-560/H	610	240	1,3	-	51	5990	22	REB-2,5	8
TCFB/8-630/H	585	320	1,7	-	52	8340	25	REB-2,5	8
TCFT/2-250/H	2500	250	0,9	0,5	65	2160	5	-	2
TCGT/2-315/G	2600	400	1,4	0,8	70	3250	11	-	2
TCGT/2-355/L	2380	520	1,6	0,9	71	4000	13,2	-	2
TCFT/4-250/H	1330	60	0,3	0,2	52	1220	5	RMT-1,5	4
TCFT/4-315/H	1300	150	0,6	0,3	54	2350	7	RMT -1,5	4
TCFT/4-355/H	1260	200	0,8	0,5	58	3490	8	RMT -1,5	4
TCFT/4-400/H	1350	300	1,4	0,8	60	5070	9	RMT -1,5	4
TCFT/4-450/H	1230	500	1,7	1,0	65	6760	13	RMT -1,5	4
TCFT/4-500/H	1350	660	2,7	1,6	68	9200	16	RMT -3,5	4
TCFT/4-560/H	1320	1210	3,9	2,3	71	12480	22	RMT -3,5	4
TCFT/4-630/H	1420	1550	5,2	3,0	72	17060	25	-	4
TCFT/6-355/H	875	90	0,5	0,3	50	2210	8	RMT-1,5	6
TCFT/6-400/H	830	110	0,5	0,3	52	3400	9	RMT-1,5	6
TCFT/6-450/H	835	190	0,8	0,5	53	4550	13	RMT-1,5	6
TCFT/6-500/H	840	250	0,9	0,5	56	5820	16	RMT-1,5	6
TCFT/6-560/H	900	410	1,6	0,9	59	8260	22	RMT-1,5	6
TCFT/6-630/H	910	530	2,2	1,26	60	11000	25	RMT-1,5	6
TCFT/8-450/H	660	130	0,7	0,4	51	3500	13	RMT-1,5	8
TCFT/8-500/H	625	150	0,7	0,4	53	4660	16	RMT-1,5	8
TCFT/8-560/H	610	230	1,0	0,6	55	5990	22	RMT-1,5	8
TCFT/8-630/H	635	310	1,3	0,8	57	8340	25	RMT-1,5	8

*Controlerele de viteza trifazate (RMT) sunt potrivite pentru modelele de 400V

DATE TEHNICE VENTILATOARE AXIALE DE TUBULATURA DIN ALUMINIU SOLER PALAU

Modelele EX functioneaza doar intr-o temperatura ambientala de -30°C...+40°C

Model ventilator de tubulatura	Viteza (rpm)	Putere max absorbita (W)	Curent max (A)		Nivel de zgomot (dBA)	Volum aer max (m3/h)	Greutate (kg)	Controler de viteza	Nr. poli
Model ventilator de tubulatura	Viteza (rpm)	Putere max absorbita (W)	la 230V	la 400V	Nivel de zgomot (dBA)	Volum aer max (m3/h)	Greutate (kg)	Controler de viteza	Nr. poli
TCBB/2-250/H	2500	240	1,2	-	65	2210	8,0	-	2
TCBB/2-315/H	2550	380	3,5	-	75	4800	12,0	-	2
TCBB/2-315/L-A	2500	380	1,7	-	70	3260	11,0	-	2
TCBB/2-355/H	2500	1200	5,4	-	81	7000	15,0	-	2
TCBB/2-355/J-A	2000	460	2,1	-	71	4000	13,2	-	2
TCBB/4-250/H	1330	60	0,3	-	52	1250	8,0	REB-1	4
TCBB/4-315/H	1300	100	0,6	-	54	2340	11,0	REB-1	4
TCBB/4-355/H	1225	200	1,0	-	58	3470	13,2	REB-2,5	4
TCBB/4-400/H	1200	340	1,6	-	60	5100	15,5	REB-2,5	4
TCBB/4-450/H	1370	620	2,7	-	62	7100	21,0	REB-5	4
TCBB/4-500/H	1300	800	3,5	-	66	9710	25,0	REB-5	4
TCBB/4-560/L	1300	1240	5,8	-	67	11750	33,0	RMB-8	4
TCBB/4-560/H	1340	1680	7,7	-	69	13780	34,7	-	4
TCBB/4-630/L	1280	1800	8,4	-	70	16100	40,0	-	4
TCBB/6-355/H	800	90	0,5	-	50	2220	13,2	REB-1	6
TCBB/6-400/H	750	110	0,6	-	52	3240	15,5	REB-1	6
TCBB/6-450/H	890	240	1,2	-	53	4590	20,7	REB-2,5	6
TCBB/6-500/H	890	310	1,7	-	57	6100	24,8	REB-2,5	6
TCBB/6-560/L	900	420	2,4	-	58	7400	33,0	REB-5	6
TCBB/6-560/H	900	550	2,8	-	60	8680	33,5	REB-5	6
TCBB/6-630/L	860	640	3,1	-	60	10600	38,0	REB-5	6
TCBB/6-630/H	930	980	5,4	-	62	13000	38,5	RMB-8	6
TCBB/6-710/L	900	1050	5,5	-	66	15800	46,0	-	6
TCBB/6-710/H	840	1300	6,5	-	69	17800	46,0	-	6
TCBB/8-450/H	620	140	0,8	-	47	3450	20,7	REB-1	8
TCBB/8-500/H	595	175	1	-	48	4750	24,8	REB-2,5	8
TCBB/8-560/H	595	260	1,4	-	50	6620	33,0	REB-2,5	8
TCBB/8-630/H	680	440	2,1	-	57	8730	38,5	REB-2,5	8
TCBB/8-710/H	625	480	2,4	-	63	11000	46,0	-	8
TCBT/2-250/H	2500	240	0,9	0,5	65	2210	8,0	-	2
TCBT/2-315/H	2780	770	2,1	1,2	75	4800	12,0	-	2
TCBT/2-315/G-A	2600	400	1,4	0,8	70	3250	11,0	-	2
TCBT/2-355/H	2750	1240	3,1	1,8	81	7000	15,0	-	2
TCBT/2-355/G-A	2380	520	1,6	0,8	71	4000	13,2	-	2
TCBT/4-250/H	1330	60	0,3	0,2	52	1250	8,0	RMT-1,5	4
TCBT/4-315/H	1300	150	0,6	0,3	54	2340	11,0	RMT-1,5	4
TCBT/4-355/H	1260	200	0,8	0,5	58	3470	13,2	RMT-1,5	4
TCBT/4-400/H	1360	300	1,4	0,8	60	5100	15,5	RMT-1,5	4
TCBT/4-450/H	1400	630	2,7	1,6	62	7100	21,0	RMT-3,5	4
TCBT/4-500/H	1340	880	2,9	1,7	66	9710	25,0	RMT-3,5	4
TCBT/4-560/L	1320	1210	3,9	2,3	67	11750	33,0	RMT-8	4
TCBT/4-560/H	1370	1520	4,9	2,8	69	13780	34,7	-	4
TCBT/4-630/L	1330	1900	5,6	3,2	69	16100	39,0	-	4
TCBT/4-630/H	1360	2200	7,1	4,0	70	18200	40,0	-	4
TCBT/4-710/L (1,5 kW)	1420	2500	8,7	4,8	76	21590	46,0	-	4
TCBT/4-710/H (3 kW)	1450	3400	11,1	6,4	76	25500	54,0	-	4
TCBT/4-800/L (3 kW)	1450	3700	11,2	6,5	82	29200	65,0	-	4
TCBT/4-800/K (4 kW)	1450	5000	-	9,0	84	33300	68,0	-	4
TCBT/4-800/G (5,5 kW)	1460	6900	-	11,6	87	38400	81,0	-	4
TCBT/4-800/H (7,5 kW)	1460	8800	-	15,0	89	43200	89,0	-	4
TCBT/6-355/H	875	90	0,5	0,3	50	2220	13,2	RMT-1,5	6
TCBT/6-400/H	830	110	0,5	0,3	52	3240	15,5	RMT-1,5	6
TCBT/6-450/H	890	200	0,9	0,5	53	4590	20,7	RMT-1,5	6
TCBT/6-500/H	870	270	1,0	0,6	57	6100	24,8	RMT-1,5	6
TCBT/6-560/L	900	410	1,6	0,9	58	7400	33,0	RMT-3,5	6
TCBT/6-560/H	870	470	1,7	1,0	60	8680	33,5	RMT-3,5	6
TCBT/6-630/L	890	620	2,2	1,3	60	10600	38,0	RMT-3,5	6
TCBT/6-630/H	950	860	4,9	2,8	62	13000	38,5	RMT-8	6
TCBT/6-710/L	900	1080	5,7	3,3	66	15800	46,0	-	6
TCBT/6-710/H	910	1300	5,2	3,0	69	17800	46,0	-	6
TCBT/6-800/L (1,1 kW)	950	1500	5,7	3,3	74	20700	57,0	-	6
TCBT/6-800/K (1,5 kW)	965	1800	7,1	4,1	76	23100	64,0	-	6
TCBT/6-800/G (2,2 kW)	960	2500	9,0	5,2	79	26100	68,0	-	6
TCBT/6-800/H (3 kW)	980	2900	10,7	6,2	80	29800	80,0	-	6
TCBT/8-450/H	655	140	0,8	0,5	47	3450	20,7	RMT-1,5	8
TCBT/8-500/H	615	1650	1,0	0,6	50	4750	24,8	RMT-1,5	8
TCBT/8-560/H	595	250	1,2	0,7	52	6620	33,0	RMT-1,5	8
TCBT/8-630/H	680	380	1,9	1,1	57	8730	38,5	RMT-3,5	8
TCBT/8-710/H	620	540	2,1	1,2	53	11000	46,0	-	8
TCBT/8-800/L (0,37 Kw)	700	650	3,1	1,8	67	14000	54,0	-	8
TCBT/8-800/K (0,55 Kw)	710	870	4,3	2,5	69	16600	57,0	-	8
TCBT/8-800/G (0,75 Kw)	720	1100	4,8	2,8	72	19500	61,0	-	8
TCBT/8-800/H (1,1 Kw)	720	1340	6,2	3,6	74	22500	64,0	-	8

*Controlerele de viteza trifazate (RMT) sunt potrivite pentru modelele de 400V

DIMENSIUNI VENTILATOARE AXIALE DE TUBULATURA SOLER PALAU

VENTILATOARE AXIALE DE TUBULATURA	VENTILATOARE AXIALE DE TUBULATURA	VENTILATOARE AXIALE DE TUBULATURA
MODELELE 250 - 710	MODELELE TCBT-B/2-315/H SI TCBT-B/2-355/H	MODELELE 710 - 800

ACCESORII VENTILATOARE AXIALE DE TUBULATURA SOLER PALAU

ACCESORII DE MONTAJ

ACCESORII ELECTRICE

REB-1N / REB-2,5N	REB-5	RMB/RMT
Controler electronic de viteza monofazat	Controler electronic de viteza monofazat	Controler electronic de viteza monofazat si trifazat

GRAFICE DE PERFORMANTA VENTILATOARE AXIALE DE TUBULATURA SOLER PALAU

DOCUMENTATIE VENTILATOARE AXIALE DE TUBULATURA SOLER PALAU

PREZENTARE VENTILATOARE DE TUBULATURA SOLER PALAU

INFORMATII VENTILATOARE CENTRIFUGALE DE TUBULATURA IN LINIE SERIA VENT SOLER PALAU

GRAFICE DE PERFORMANTA VENTILATOARE CENTRIFUGALE DE TUBULATURA IN LINIE SERIA VENT SOLER PALAU


VENT 100	VENT 125


VENT 150-160	VENT 200


VENT 250	VENT 315


VENT 355	VENT 400

APLICATII VENTILATOARE CENTRIFUGALE DE TUBULATURA IN LINIE SERIA VENT SOLER PALAU


Fabrici	Atelier	Centre Comerciale


Birouri	Cafenele, baruri si restaurante mici	Bucatarii industriale

DATE TEHNICE VENTILATOARE CENTRIFUGALE DE TUBULATURA IN LINIE SERIA VENT SOLER PALAU

Model	Alimentare V/Hz	Viteza (rpm)	Putere max absorbita (W)	Curent max absorbit (A)	Volum de aer maxim (m3/h)	Nivel zgomot (dB(A))	Temperatura max ambientala (gradeC)	Greutate (kg)
VENT-100B	230 - 50	2100	48	0,22	235	38	40	3
VENT-100L	230 - 50	2500	75	0,33	290	47	60	3
VENT-125B	230 - 50	1900	44	0,21	280	39	40	3
VENT-125L	230 - 50	2450	80	0,35	410	47	60	3
VENT-150B	230 - 50	2100	70	0,30	560	46	60	5
VENT-150L	230 - 50	2700	120	0,53	700	50	60	5
VENT-160B	230 - 50	2200	70	0,30	600	45	60	5
VENT-160L	230 - 50	2750	130	0,55	760	51	60	5
VENT-200B	230 - 50	2250	125	0,50	830	47	60	5
VENT-200L	230 - 50	2600	170	0,72	1000	52	60	5
VENT-250B	230 - 50	2300	130	0,55	935	49	60	6
VENT-250L	230 - 50	2750	180	0,80	1100	54	60	6
VENT-315B	230 - 50	2300	235	1,00	1440	52	50	8
VENT-315L	230 - 50	2700	350	1,50	1890	55	50	8
VENT-355L	230 - 50	1350	280	1,20	2650	60	70	17
VENT-400L	230 - 50	1250	400	1,60	3380	61	50	22
VENT-355L-T	400 - 50	1375	290	0,8	2650	60	70	17
VENT-400L-T	400 - 50	1360	450	1,1	3380	61	50	22

ATENTIE!

Nerespectarea celor specificate mai sus poate constitui motivul aparitiei unor defectiuni la ventilatoarele centrifugale de tubulatura in linie..

DIMENSIUNI VENTILATOARE CENTRIFUGALE DE TUBULATURA IN LINIE SERIA VENT SOLER PALAU

Dimensiuni Ventilatoare centrifugale de tubulatura in linie
Click pe imagine pentru a mari

Click pe imagine pentru a mari

CARACTERISTICI ACUSTICE VENTILATOARE CENTRIFUGALE DE TUBULATURA IN LINIE SERIA VENT SOLER PALAU

Nivelul spectrului de putere al sunetului (LWA) la curentul de debit maxim (0PA)

Click pe imagine pentru a mari

ACCESORII ELECTRICE VENTILATOARE CENTRIFUGALE DE TUBULATURA IN LINIE SERIA VENT SOLER PALAU

Controleri electronici monofazati REB	Controleri de autotransformare monofazati RMB	IP55 cu optiunea ON/OFF comutator izolat


Baterie controlere electrice de incalzire pentru modelele 1PH de pana la 3600W si modelele 3PH de pana la 6400W PULSER	Baterie controlere electrice cu incalzire pentru modelele 3PH de pana la 16500W TTC-2000	Senzor de temperatura cu montare pe conducta TG-K330


	Senzor de temperatura montat pe peretele camerei TG-R530 TG-R430

CONFIGURATII BATERIE INCALZITOR ELECTRIC VENTILATOARE CENTRIFUGALE DE TUBULATURA IN LINIE SERIA VENT SOLER PALAU

Click pe imagine pentru a mari

ACCESORII MONTARE VENTILATOARE CENTRIFUGALE DE TUBULATURA IN LINIE SERIA VENT SOLER PALAU

Click pe imagine pentru a mari

Picior de montare ( furnizat standard cu echipamentul)	Conectori flexibili ACOP-VENT	Gril protectie DEF-VENT


Conducta flexibila din aluminiu GSA	Conducta de izolare din aluminiu GSI	Conectori conducta CX


Valve metal BOC	Valve plastic BOR	Gril circular GCI


Grila interior GRI	Cadru de montare CGI VR	Cadru de montare GRI RP


	Opritoare CAR

INFORMATII VENTILATOARE CENTRIFUGALE DE TUBULATURA IN LINIE SERIA TD-MIXVENT SOLER PALAU

GRAFICE DE PERFORMANTA VENTILATOARE CENTRIFUGALE DE TUBULATURA IN LINIE SERIA TD-MIXVENT SOLER PALAU


	TD-160/100 N SILENT


TD-250/100	TD-350/125


TD-500/150 TD-500/160	TD-800/200 N


TD-800/200	TD-1000/250


TD-1300/250	TD-2000/315


TD-4000/355	TD-6000/400

INFORMATII VENTILATOARE CENTRIFUGALE DE TUBULATURA IN LINIE SERIA TD-MIXVENT SOLER PALAU

Profil mic

		Profilul mic al ventilatoarelor MIXVENT-TD face din acestea cele mai eficiente solutii pentru instalatiile in care spatiul de instalare este limitat, cum ar fi plafoanele false.

Usor de montat		Usor de intretinut

Fixarea suportului	Asamblarea rotorului si motorului


Montarea firelor	Conectarea conductelor	Designul unic al suportului permite asamblarea sau scoaterea motorului si rotorului fara demontarea conductelor adiacente.

Pozitii de montare		Modelele cu timer

Poate fi montat in orice locatie a conductei de aer		Modelele MIXVENT-TD-T ( de la 160 la 800 ) sunt echipate cu un temporizator reglabil intre 1 si 30 de minute sunt furnizate cu un motor cu o singura viteza care nu este recomandata a fi modificata.	Modelul TD-160/100N SILENT ofera un nivel redus al zgomotului, motorul este montat pe blocuri elastice care absorb vibratiile.

APLICATII PRACTICE VENTILATOARE CENTRIFUGALE DE TUBULATURA IN LINIE SERIA TD-MIXVENT SOLER PALAU

	Instalatii de extragere

	Panou de control
Puncte localizate ale extragerii

Ateliere	Parcari


Brutarii	Aer cald

Instalatii de uscare

Uscarea fructelor	Uscare ceramica


Locatii rezidentiale si comerciale

Laboratoare foto	Saloane de infrumusetare


Sala de conferinta	Catering


Sala de gimnastica	Cantine scolare


Sala de asteptare	Extragerea in bucatarii

CARACTERISTICI DE CONSUTRCTIE VENTILATOARE CENTRIFUGALE DE TUBULATURA IN LINIE SERIA TD-MIXVENT SOLER PALAU

Click pe imagine pentru a mari

DATE TEHNICE VENTILATOARE CENTRIFUGALE DE TUBULATURA IN LINIE SERIA TD-MIXVENT SOLER PALAU

Model	Viteza (rpm)	Putere max absorbita (W)	Curent max absorbit (A)	Volum de aer maxim (m3/h)	Temperatura max de operare (gradeC)	Nivel zgomot (dB(A))	Ø Conducta (mm)	Greutate (kg)
TD-160/100 N SILENT	2500 2200	20 12	0,16 0,10	180 140	40 40	24 21	100	1,4
TD-250/100	2200 1850	24 18	0,11 0,10	240 180	40 40	31 26	100	2,0
TD-350/125	2250 1900	30 22	0,13 0,10	360 280	40 40	33 28	125	2,0
TD-500/150	2500 1950	50 44	0,22 0,19	580 430	60 60	33 29	150	2,7
TD-500/160	2500 1950	50 44	0,22 0,19	580 430	60 60	33 29	160	2,7
TD-800/200N	2780 2480	70 60	0,30 0,26	880 700	60 60	37 33	200	4,9
TD-800/200	2500 2000	120 100	0,50 0,45	1100 800	60 60	39 33	200	4,9
TD-1000/250	2800 2610	125 85	0,50 0,35	1010 900	60 60	40 38	250	9,4
TD-1300/250	2520 2000	180 140	0,80 0,60	1300 1100	60 60	43 39	250	9,4
TD-2000/315	2700 2000	255 160	1,20 0,80	2000 1550	60 60	47 42	315	14,0
TD-4000/355	1400	345	1,53	3800	40	44	355	19,0
TD-6000/400	1400	665	2,97	5500	40	44	400	26,0
TD-4000/355 TRIF	1375	345	0,75	3800	70	44	355	19,0
TD-6000/400 TRIF	1375	650	2,10	5500	60	44	400	26,0
TD-160/100 NT SILENT	2500	20	0,16	180	40	24	100	1,4
TD-250/100 T	2200	24	0,11	240	40	31	100	2,0
TD-350/125 T	2250	30	0,13	360	40	33	125	2,0
TD-500/150 T	2500	50	0,22	580	60	33	150	2,7
TD-500/160 T	2500	50	0,22	580	60	33	160	2,7
TD-800/200N T	2500	120	0,50	1100	60	39	200	4,9

ATENTIE!

Nerespectarea celor specificate mai sus poate constitui motivul aparitiei unor defectiuni la ventilatoarele centrifugale de tubulatura in linie..

DIMENSIUNI VENTILATOARE CENTRIFUGALE DE TUBULATURA IN LINIE SERIA TD-MIXVENT SOLER PALAU

Click pe imagine pentru a mari

CARACTERISTICI ACUSTICE VENTILATOARE CENTRIFUGALE DE TUBULATURA IN LINIE SERIA TD-MIXVENT SOLER PALAU

Click pe imagine pentru a mari

VENTILATOARE DE TUBULATURA - GRAFICE PIERDERI DE PRESIUNE
PENTRU VENTILATOARE CU CONECTARE LA TUBULATURA CIRCULARA	PENTRU VENTILATOARE CU CONECTARE LA TUBULATURA DREPTUNGHIULARA
Dati click pe imagine pentru a mari graficul pierderilor de presiune pentru ventilatoare de tubulatura circulara	Dati click pe imagine pentru a mari graficul pierderilor de presiune pentru ventilatoare de tubulatura dreptunghiulara
