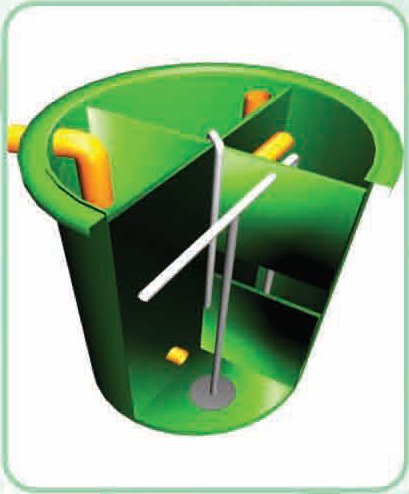

STATIE EPURARE 20 PERSOANE OXI-JET5000*

STATIE EPURARE 20 PERSOANE OXI-JET5000*  - EMMSTEP5000
P.P.E.
Cod produs: EMMSTEP5000
Producator: P.P.E.
Model: STATIE EPURARE OXI-JET 5000
Categorii: STATII DE EPURARE
Garantie: 12 Luni
Greutate volumetrica [kg]: 1133
Greutate reala [kg]: 160
Volum total [l]: 5360
Inaltime [mm]: 1700
Diametru [mm]: 2000
Racord intrare [mm]: 125
Racord iesire [mm]: 110

Recomanda prin:



Cere informatii Cost Transport

STATIE EPURARE 20 PERSOANE OXI-JET5000*

DETALII STATIE EPURARE OXI-JET

Capacitate statie epurare : 20 persoane

Dimensiuni: DxH - 2000x1700mm
Racorduri statie epurare: intrare - 125mm, iesire - 110mm
Volum total: 5360 l
Volum util: 4710 l
Suflanta: 0.5 kW

Guri de vizitare D1xD2 - 400x200mm


- Statie de epurare verticala cu pompa submersibila, suflanta cu difuzoare de aer si tablou de comanda.


Statie de epurare monolitica fabricata din poliesteri armati cu fibra de sticla, material termoizolant, hidrofug, cu rezistenta la uzura chimica si la uzura mai ridicata decit orice alt material.


Statia de epurare este proiectata pentru un consum de 200-250l/pers/zi.

Statie epurare 20 persoane oxijet


Bazinul este impartit in 4 camere etanse, fiecare cu cite o functie in realizarea epurarii biologice. Tehnologia de epurare mecano-biologica statie OXI-JET are urmatorul flux: apa reziduala intra in prima camera, de sedimentare primara, aici namolul se stabilizeaza, apoi o pompa submersibila trimite namolul stabilizat in urmatoarea etapa, unde se limpezeste. Aici incepe formarea namolului activ. Faza ciclica este reglata de un panou cu temporizator, setat la intervale de 5-8 ore. Apa rezultata trece in urmatoarea camera, de sedimentare finala, unde namolul activ in surplus este retrimis in prima camera  statie de epurare pentru denitrificare.


Parametrii tehnologici statie de epurare OXI-JET permite evacuarea in emisar, conform NTAP-001/2002 si modificarile HG 352/2005 privind stabilirea limitelor de incarcare cu poluanti a apelor uzate in receptorii naturali.


Statie epurare 20 persoane oxijet



FUNCTIONARE STATIE DE EPURARE OXI-JET



Modul de functionare statie de epurare OXI-JET este concentrat pe doua faze diferite: prima faza este cea in care epuratorul se gaseste in starea de primire a apei negre, adica, faza de canalizare activa; a doua este cea numita “de calm”, adica faza de “canalizare” inactiva, cand apa neagra ajunge la epurator.


Aceste doua faze, sunt bine diferentiate dat fiind ca timpul de epurare prevede pe durata de 24 de ore a perioadelor de totala absenta a apelor la evacuare, in special in orele de noapte. Vedem in figurile de jos reprezentarea celor doua faze.



Statie epurare 20 persoane oxijet




Statie epurare 20 persoane oxijet



In figura 1 epuratorul primeste apele evacuate de la o locuinta. Scursurile sunt introduse in conducta verticala A si ajung la golul de oxidare statie de epurare. Patrund deci in golul de sedimentare prin crapatura B si merg in sus catre gaura de iesire. In aceasta faza, curentul traverseaza crapatura de legatura dintre golul de oxidare si cel de sedimentare in sens de urcare, asa cum este descris de sageata; de aceea, noroaiele decadente de pe fundul statiei de epurare sunt impiedicate sa recircule in golul de oxidare.



In a doua faza (figura 2) nu intra apa, deoarece in locuinta nu se folosesc apele domestice. De aceea epuratorul functioneaza in stare de calm, sub profilul curentilor hidraulici. Aceasta este cea mai lunga dintre cele doua faze durand pana la cateva ore, ceea ce permite noroaielor sedimentate, in absenta unui contracurent, sa cada din nou in golul de oxidare, prin crapatura B, atat ca efect al fortei de gravitatie cat si datorita curentilor aspiranti generati de electropompa submersa statie de epurare. Sa nu uitam ca pompa, pentru a aspira aerul din exterior si a-l amesteca cu lichidul de epurat, trage scursurile din deschizatura C si il da afara in D, generand un curent circulatoriu care implica, omogenizandu-l perfect, tot lichidul din compartiment. In aceasta a doua faza, noroiul biologic se separa perfect de lichidul din statia de epurare.


De aceea se produce in sedimentator o anumita cantitate de apa curata, gata sa fie evacuata la reluarea primei faze. Cu trecerea timpului nivelul noroiului, in crestere datorita realimentarii cu scursuri, tinde sa satureze sistemul, pana cand faza de decantare devine suficienta pentru buna limpezire a lichidului. Acest lucru inseamna ca fost atins momentul de efectuare a evacuarii noroiului in exces prin vidanjare. Daca statia de epurare OXI-JET este folosita singura va avea un randament de depurare mai mic si va produce o mai mare cantitate de noroi , obligandu-l pe utilizator la vidanjari, mai dese. Este diferit daca in amonte de statia OXI-JET se instaleaza un bazin Imhoff sau o fosa septica simpla, ca tratament primar de epurare. Atunci randamentul depurativ va fi mai mare si productia de noroaie mai mica, avantajandu-l pe utilizator.



INSTRUCTIUNI DE MONTAJ STATIE DE EPURARE OXI-JET

Instalatiile de tratare biologica OXI-JET, sunt dotate cu tuburi de aspiratie a aerului care iese din capac. In diverse aplicatii in care firul superior al capacului este pozitionat la aceeasi cota a planului terenului, este posibil sa gauriti peretele lateral al statiei de epurare in vecinatatea marginii superioare in asa fel incat sa reintroduceti aspiratia aerului intr-un put adiacent fara fund, care poate avea chiar dimensiuni reduse 25x25 cm.


Odata infiletat tubul de aspiratie in gaura realizata este bine sa-l sigilati cu silicon. Putul trebuie sa fie acoperit cu un grilaj, si verificat periodic pentru a nu fi obstructionat de obiecte solide.





Statie epurare 20 persoane oxijet

ATENTIE!


  1. La instalarea statie de epurare faceti in asa fel incat nici un corp strain sa nu cada accidental in bazin.

  2. Nu permiteti niciodata ca partea terminala a cablului de alimentare sa vina in contact cu apa sau sa se umezeasca inainte de legarea la intrerupatorul general. Acest lucru ar putea cauza fenomene de condens in conductorii motorului pompei, deci defectarea ei.

  3. O statie de epurare cu namol activ Oxi-jet nu este alcatuita doar din bazinul de oxidare, ci are nevoie in mod absolut de un bazin de sedimentare primara de tip Imhoff, instalata amonte de bazinul de oxidare.Aceasta este conditia esentiala pentru a obtine functionarea corecta a sistemului si pentru a obtine garantia.



MONTAREA POMPEI STATIE DE EPURARE OXI-JET

- Pompa cu plutitor si cablu de 5m;

- Suport pompa telescopic, cu 2 urechi de prindere sus;

- Suruburi si piulite din inox;

- Niplu 2”PP;

- Cot 90 grade 2”, PP;

- Injector;

- Colier;

- Tablou electric automat;

- Condensator cu pornire manuala.

Statie epurare 20 persoane oxijet

Pozitionati pompa vertical (1). Asamblati cele doua parti ale suportului telescopic, (2,3) introducand tuburile unul in altul si fixandu-le cu surub si piulita. Pozitionati-o pe pompa fixand-o cu (5) suruburile din dotare, strangeti-le bine utilizand o cheie (masura 13). Odata fixat suportul, insurubati reductia (6) strangand-o bine cu o cheie. Desurubati niplul (6) si in acelasi timp, insurubati-l de cot (7).

De cot insurubati si injectorul (8). Important: pozitionati injectorul cu sageata FLOW catre exterior (sageata indica sensul de circulare a lichidului) si cu supapa (8) in sus. Inserati tubul de plastic (9) in supapa (8) si fixati-l (10) fara a strange prea tare. Fixati cablul de plutitor (1b) de (1c). Atentie: plutitorul are doar rolul de a nu permite pompei sa porneasca daca recipientul este gol.

Legati tubul de aspirare aer (9) si cablul de alimentare al pompei (1a). Amplasati toate aceste piese asamblate la interiorul rezervorului si prindeti-l de suportul (2), orientandu-l cu injectorul catre interior fig.2. Tubul de aspirare (9) poate iesi la exterior printr-un capac sau lateral printr-un orificiu deasupra nivelului apei, cu condensatorul (12).



INSTRUCTIUNI DE INSTALARE A TABLOULUI ELECTRIC (STATIE DE EPURARE OXI-JET)

Tabloul electric serveste la gestionarea functionarii pompei. Pentru instalare, va recomandam sa va adresati unui electrician. Acest tablou va putea fi instalat langa tabloul electric al casei sau langa instalatie, avand grija sa-l pozitionati la adapost, in locuri uscate, departe de surse de caldura si neexpus la razele solare.



In interiorul tabloului sunt instalate un intrerupator bipolar on-off, un releu care actioneaza pompa si un temporizator cu calareti care gestioneaz orarul si timpul de functionare. Temporizatorul se regleaza in functie de modelul instalatiei achizitionate. Odata fixat tabloul pe perete, cu dibluri de zid normal, efectuati legarea la reteaua de alimentare la intrerupatorul bipolar. Pozitionati un cablu cu impamantare pentru a alimenta pompa si legati-l la releu.



Folositi borna galben-verde pentru legarea la pamant. Pentru a efectua o corecta instalare, efectuati legatura intre cablul din dotare la pompa si cablul in sosire de la tablou, in cutia corespunzatoare etansa instalata langa instalatie. Cablul de alimentare electrica a pompei poate fi dus in exteriorul bazinului, facand o gaura in statia de epurare deasupra nivelului lichidului sau introducandu-l intre bazin si capac.

Statie epurare 20 persoane oxijet

F cablu de faza (maro/negru)

N cablu neutu (albastru)

T cablu de impamantare (galben-albastru)

Programare: Timpii de functionare sunt calculati dimensionati in scopul obtinerii celui mai bun randament al instalatiei.


Model



T-lucru



T-pauza



Oxi-Jet 1000


Oxi-Jet 1250


Oxi-Jet 1750


Oxi-Jet 2000


Oxi-Jet 3000

15 min


30 min


30 min


30 min


45 mi

45 min


45 min


30 min


30 min


30 min





STATIE EPURARE OXI-JET
